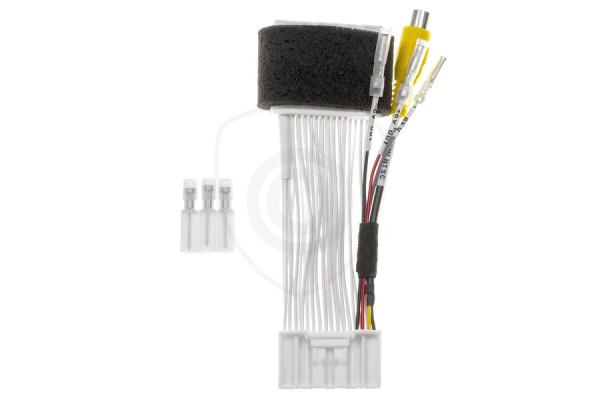

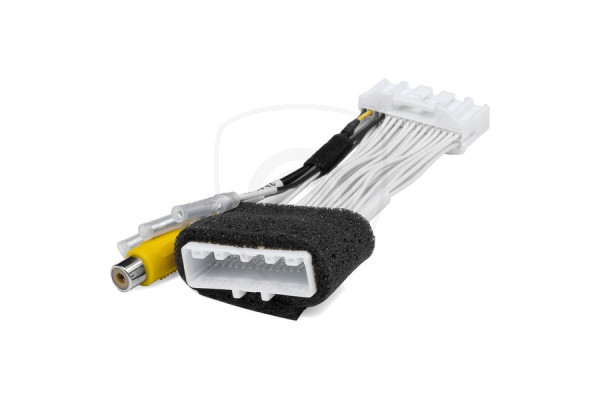

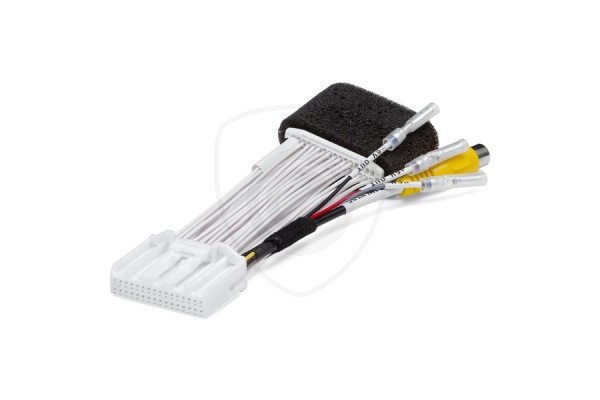

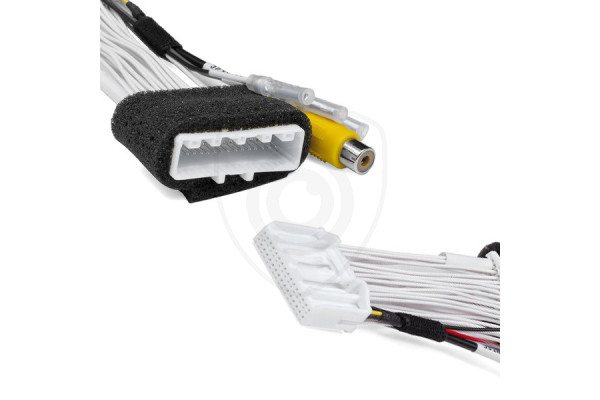

Adaptér pro couvací kameru k monitoru Nissan Audio bez navigace

Redukce na propojení couvací kamery s originálním systémem Nissan Audio bez navigace. Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním displeji po zařazení zpátečky. Na displeji se mohou zobrazit i dynamické parkovací čáry (není dynamické, tak statické), které lze nastavit v dignostickom menu vozidla podle našeho návodu - Nastavení parkovacích čar. Dynamické parkovací čáry jsou čáry, které se vytáčejí v závislosti na točení volantu. Statické čáry jsou rovné pomocné čáry, které vám pomáhají odhadovat vzdálenost od objektu. Couvací kamera se napojuje na 32 pinový konektor, jak je znázorněno v schématu zapojení a díky tomu zůstanou zachovány všechny ovládací funkce v mediálním systému vozidla.

POZNÁMKA:
Kabel k propojení couvací kamery je vybaven i šedým kabelem REV. V případě pokud ve vozidle není od výroby nainstalován automatický spouštěč kamery, je nutné na kabel REV Private + 12V proud ze světla zpátečky. Po jeho zapojení se spustí couvací kamera jakmile zařadíte zpátečku.

PŘED KOUPÍ:
Před koupí tohoto produktu se, prosím, ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).

Kompatibilita:

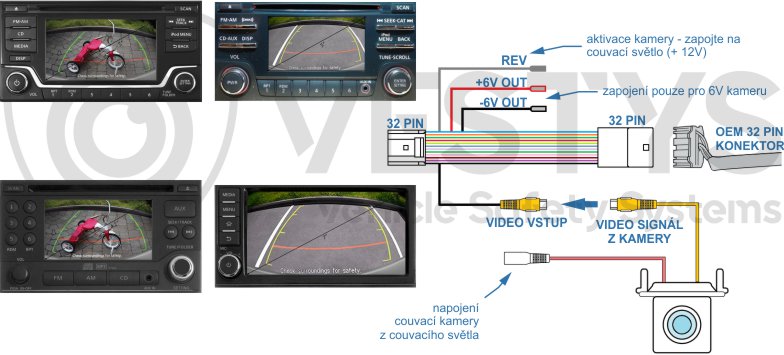

Schéma zapojení:

Ako nastaviť parkovacie čiary na originálnom displeji Nissan si môžete stiahnuť a vytlačiť PDF.

Schéma zapojení couvací kamery pro originál monitor Nissan je možné stáhnout a vytisknout v PDF.

BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby byl tento druh zařízení instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
