- Stav:: Na skladě
- Kód výrobku: ADP-009

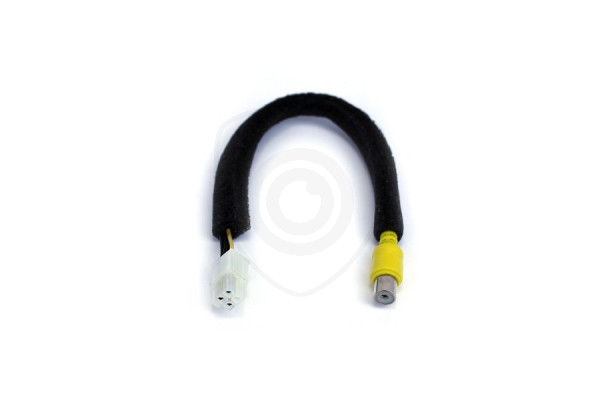

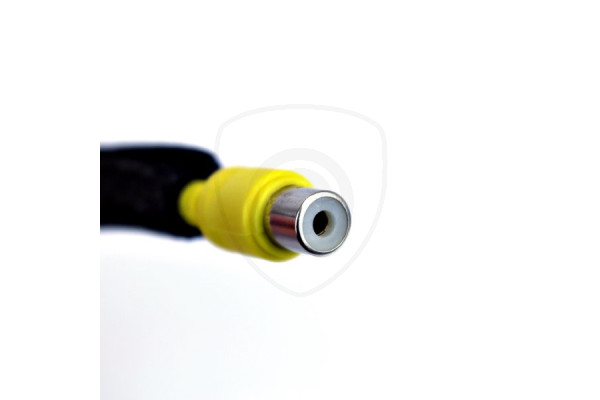

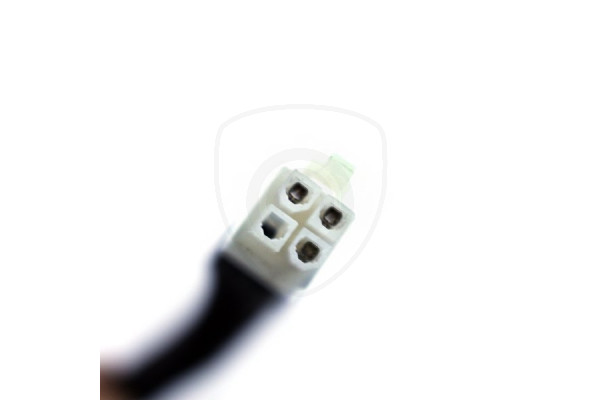

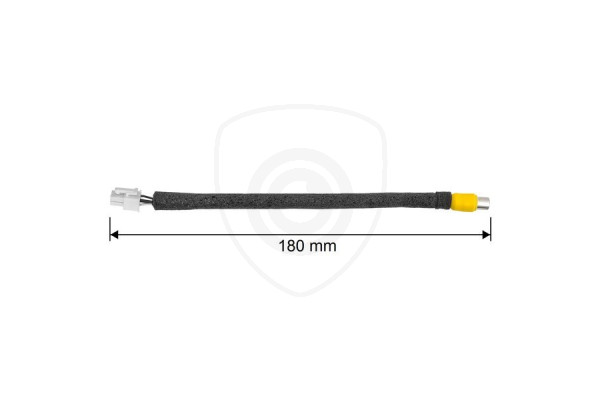

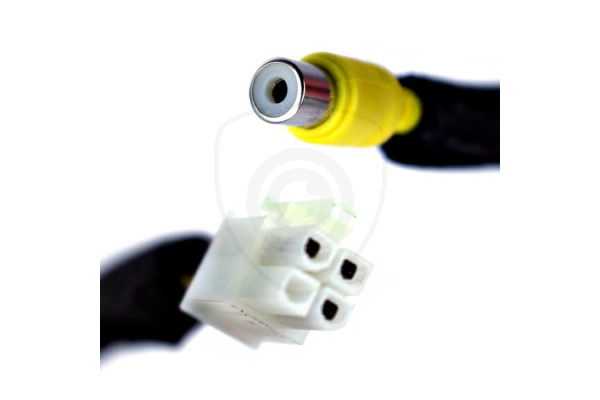

Redukce na propojení couvací kamery k originálnímu monitoru Subaru pro modelové ročníky 2006 - 2013. Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním displeji po zařazení zpátečky. Parkovací kamera se napojuje na 4 pinový konektor, jak je znázorněno ve schématu zapojení a díky tomu zůstanou zachovány všechny ovládací funkce v mediálním systému vozidla.
POZNÁMKA:
Pokud máte couvací kameru na 6V, tak ji můžete připojit i přímo na 6V výstup, který je vyveden z adaptéru. V případě, že je kamera na 12V, připojte ji klasicky na couvací světlo, ať už napřímo nebo pomocí relé.
PŘED KOUPÍ:
Před koupí tohoto produktu se prosím ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).
Propojovací adaptér pro parkovací kameru sedí na tyto mediální systémy vozidel Subaru:
- Subaru modelové ročníky 2006 - 2013 - monitor se 4 pinovým soketem jako je na obrázku ve schématu zapojení
Kompatibilita:
| Model | Modelový rok | Podmínka kompatibility | |
|---|---|---|---|
| od | do | ||
| B9 Tribeca | 2006 | 2007 | Monitor se 4 pinovým soketem jako je na obrázku |
| Legacy | 2006 | 2009 | |
| Outback | 2006 | 2009 | |
| Tribeca | 2008 | 2013 | |

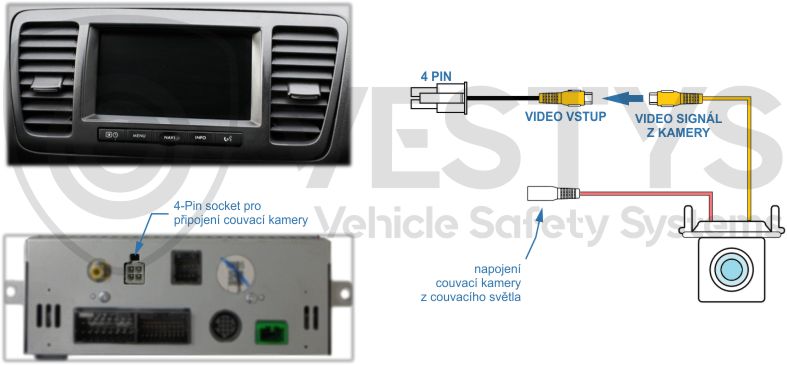

Schéma zapojení:
Jak zapojit couvací kameru s originálním monitorem Subar si můžete stáhnout a vytisknout z PDF.
BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby tento druh zařízení byl instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
