- Stav:: NA SKLADĚ
- Kód výrobku: ADP-017

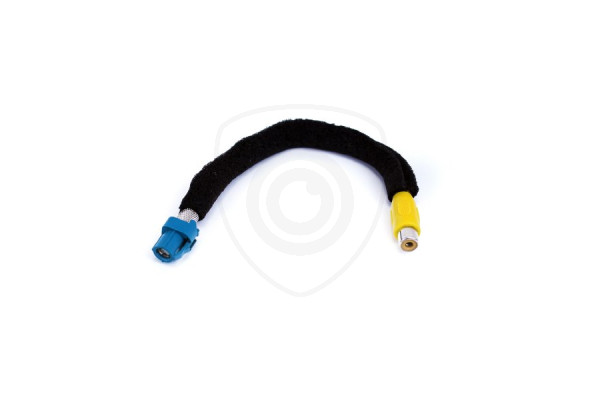

Redukce na propojení couvací kamery s originálním 5" monitorem se systémem Ford Sync 1 (FORD NAD MFD LOW). Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním displeji po zařazení zpátečky. Parkovací kamera se napojuje na konektor, jak je znázorněno ve schématu zapojení a díky tomu zůstanou zachovány všechny ovládací funkce v mediálním systému vozidla.
PŘED KOUPÍ:
Před koupí tohoto produktu se, prosím, ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).
Propojovací adaptér pro parkovací kameru sedí na tyto mediální systémy vozidel Ford:
- Ford Sync 1 (s 5" monitorom FORD NAV MFD LOW)
POZNÁMKA: Je možné připojit pouze kameru s video formátem NTSC. V případě, že nemáte NTSC formát, doporučujeme použít převodník. Po připojení kamery je třeba ve většině případů aktivovat kameru přes OBD, resp. autodiagnostiku, což může zajistit váš technik nebo prodejce vozidel - doporučujeme použít originální autodiagnostiku. Pro připojení televizoru by měla aktivovat i funkce videa v pohybu (nebo bude nutné nainstalovat další vybavení které funkci videa v pohybu aktivuje).
Kompatibilita vozidiel Ford:
| Model | Modelový ročník | Další požadavky kompatibility | |
|---|---|---|---|
| od | do | ||
| B-MAX | 2013 | – | 5" monitor FORD NAV MFD LOW |
| C-MAX | |||
| Ecosport | |||
| Escape | |||
| Fiesta | 2012 | ||
| Fiesta ST | 2014 | ||
| Focus 3 | 2013 | ||
| Kuga | |||
| Tourneo Connect | 2014 | ||

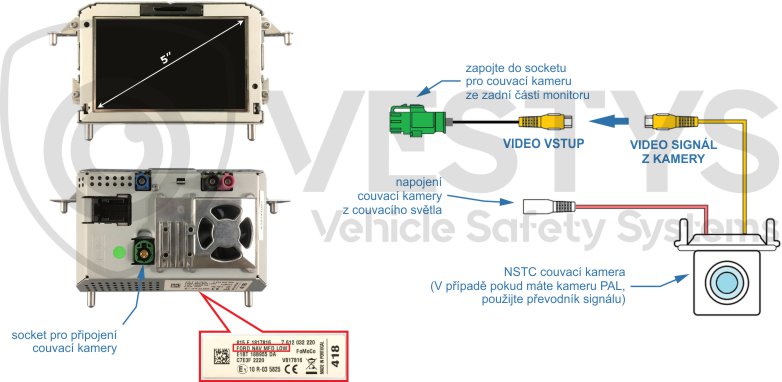

Schéma zapojení:
schéma zapojení couvací kamery na originál monitor se systémem Ford Sync 1 je možné stáhnout a vytisknout v PDF.
BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby byl tento druh zařízení instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
