Adaptér pro připojení couvací kamery k displeji Mazda 2006 - 2014
  • Stock: Na skladě
  • Kód výrobku: ADP-019
540Kč
bez DPH: 450Kč

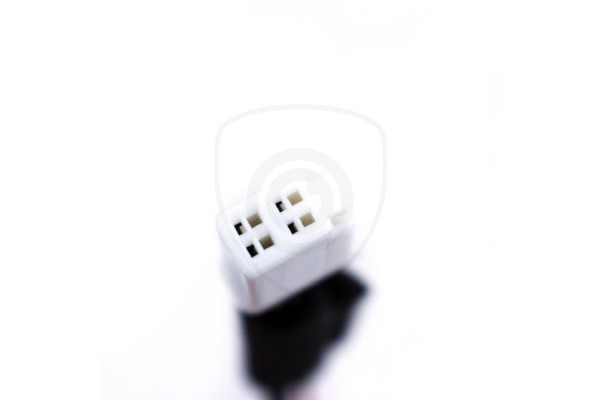

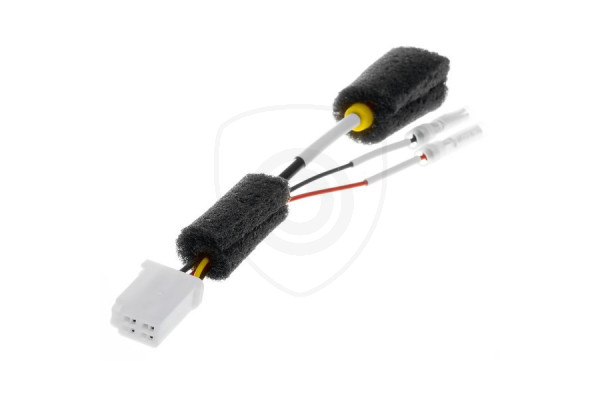

Redukce na propojení couvací kamery s originálním systémem Mazda (2006 - 2014). Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním displeji po zařazení zpátečky. Parkovací kamera se napojuje na 4 pinový konektor, jak je znázorněno ve schématu zapojení a díky tomu zůstanou zachovány všechny ovládací funkce v mediálním systému vozidla. V závislosti na modelu autorádia může být 4 pinový soket umístěn na jiném místě, než je na obrázku

POZNÁMKA:

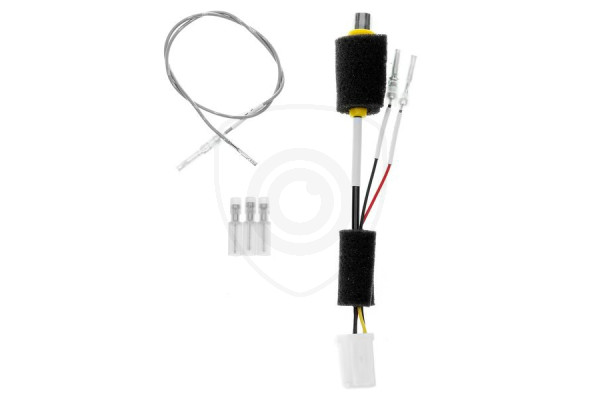

V některých případech může být nutné zapojit signál aktivace couvací kamery (REV) v elektroinstalaci hlavní jednotky. V tomto případě je k adaptéru přibalen i samostatný šedý kabel (REV) s instalací, jak je znázorněno ve schématu zapojení na + 12V z couvacího světla. Správné připojení aktivačního (REV) kabelu můžete zkontrolovat v menu diagnostiky.

PŘED KOUPÍ:
Před koupí tohoto produktu se prosím ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).


Propojovací adaptér pro parkovací kameru sedí na tyto mediální systémy Mazda:

  • 7" monitor s DVD navigací
  • NB1 6,5" monitor s/ bez DVD navigace

POZNÁMKA: Je možné připojit pouze kameru s video formátem NTSC. V případě, že nemáte NTSC formát, doporučujeme použít převodník. Po připojení kamery je třeba ve většině případů aktivovat kameru přes OBD, resp. autodiagnostiku, což může zajistit váš technik nebo prodejce vozidel.


Kompatibilita vozidel Mazda:


ModelModelový ročníkSystémÚhlopříčka obrazovkyTrh prodeje vozidel
oddo
520082012s DVD navigací7"US/ CA/ BR/ JP
6 Sedan
6 Wagon
6 Hatchback
CX-72006
CX-92007

ModelModelový ročníkSystémÚhlopříčka obrazovkyTrh prodeje vozidel
oddo
220122014NB1 s/ bez navigace6.5"US/CA/BR/JP
3 AU/EU/US/CA/BR/JP
6
CX-5
CX-9

Nekompatibilita s vozidly Mazda:

ModelModelový ročníkSystémTrh prodeje vozidel
oddo
CX-9201220144,5"
barevný monitor
všechny trhy
Všechny Mazda vozidla20112DIN SANYO TomTom
(NVA-SD8110 model)

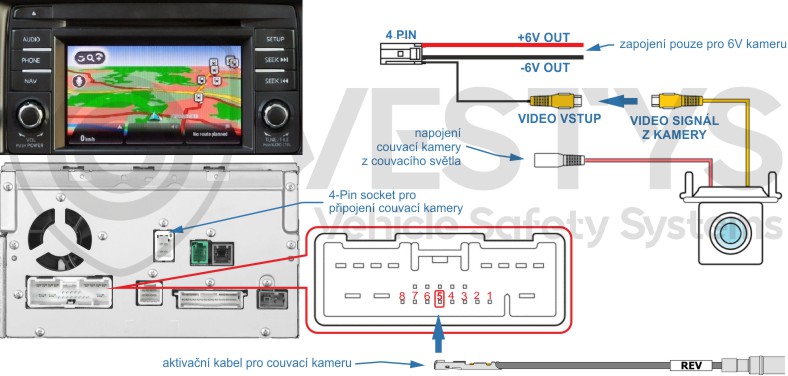

Schéma zapojení couvací kamery na originální monitor Mazda:

schéma zapojení couvací kamery na originál monitor Mazda

Schéma zapojení couvací kamery pro originál monitor Mazda je možné stáhnout a vytisknout v PDF.


BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby tento druh zařízení byl instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
