- Stav:: NA SKLADĚ
- Kód výrobku: ADP-014

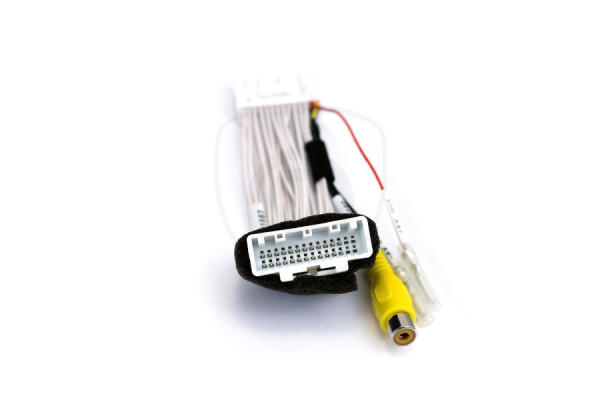

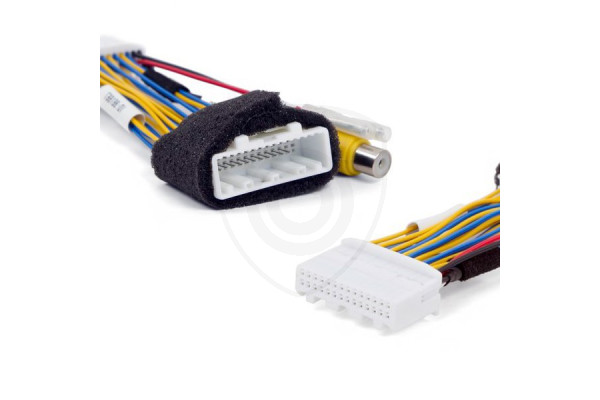

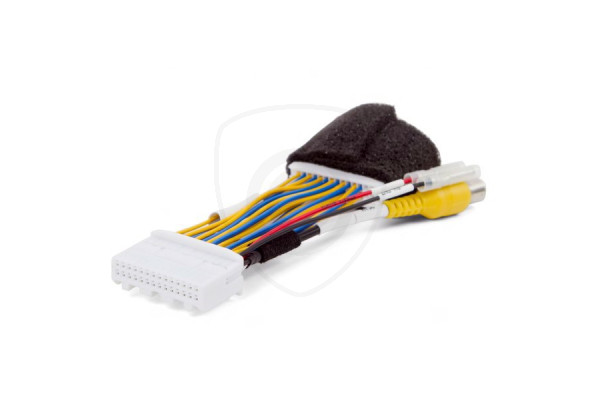

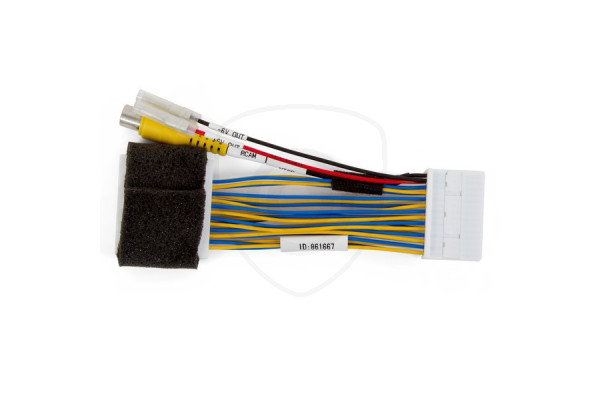

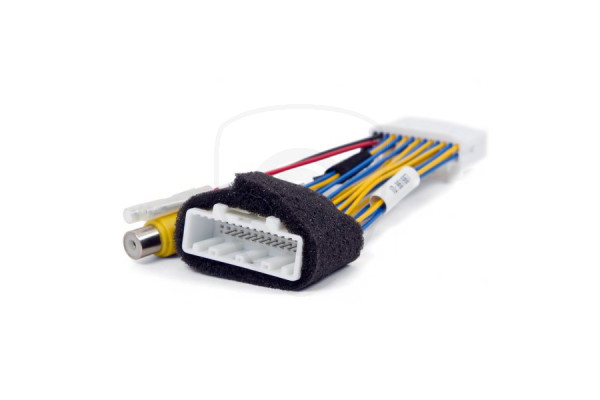

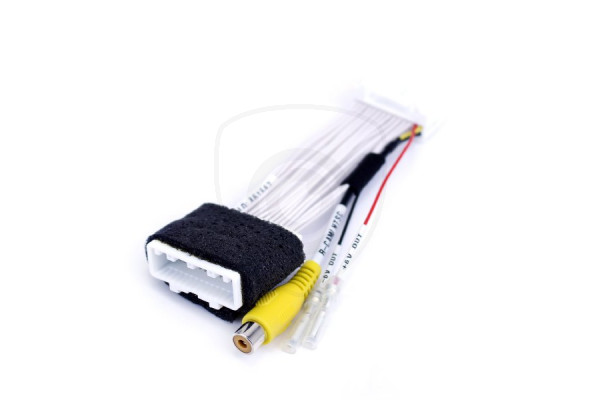

Redukce na propojení couvací kamery s originálním systémem pro vozidla Mazda. Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním displeji po zařazení zpátečky. Parkovací kamera se napojuje na 28 pinový konektor, jak je znázorněno ve schématu zapojení a díky tomu zůstanou zachovány všechny ovládací funkce v mediálním systému vozidla.
POZNÁMKA:
Pokud máte couvací kameru na 6V, tak ji můžete připojit i přímo na 6V výstup, který je vyveden z adaptéru. V případě, že je kamera na 12V, připojte ji klasicky na couvací světlo, ať už napřímo nebo pomocí relé.
PŘED KOUPÍ:
Před koupí tohoto produktu se, prosím, ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).
Propojovací adaptér pro parkovací kameru sedí na tyto mediální systémy vozidel Mazda:
- MZD Connect bez navigačního systému
- MZD Connect s navigačním systémem
- BOSE
- nebo jiný výrobce audio systému
POZNÁMKA: Je možné připojit pouze kameru s video formátem NTSC. V případě, že nemáte NTSC formát, doporučujeme použít převodník.
Kompatibilita vozidiel Mazda:
| Model | Modelový ročník | Systém | Další podmínky kompatibility |
|
|---|---|---|---|---|
| od | do | |||
| Mazda 2 | 2014 | – | MZD Connect s OEM navigačním systémem MZD Connect bez OEM navigačního systému BOSE nebo jiný výrobce audio systému |
7" OEM monitor |
| Mazda 3 | 2014 | 2018 | ||
| Mazda 3 Sedan | 2014 | |||
| Mazda 6 | 2015 | – | ||
| Mazda CX-3 | 2014 | |||
| Mazda CX-4 | 2016 | |||
| Mazda CX-5 | 2015 | |||
| Mazda CX-7 | 2017 | |||
| Mazda CX-9 | 2015 | |||
| Mazda MX-5* | 2014 | |||
| Mazda Miata* | 2016 | |||
* - kamera bude muset být napájena výhradně z couvacího světla, protože hlavní jednotka nemá výstup pro + 6V.

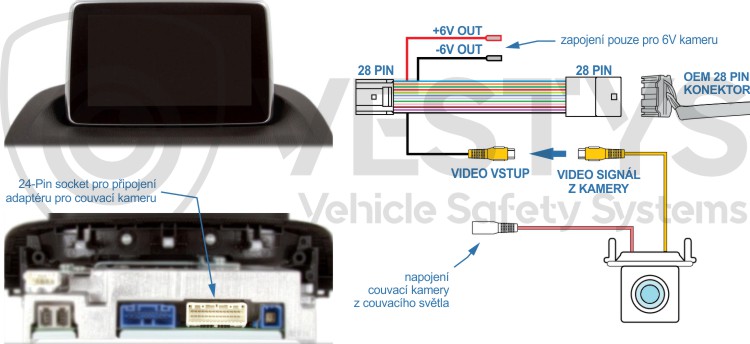

Schéma zapojení:
Schéma zapojení couvací kamery pro originál monitor Mazda je možné stáhnout a vytisknout v PDF.
BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby byl tento druh zařízení instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
