- Stav:: NA SKLADĚ
- Kód výrobku: ADP-022

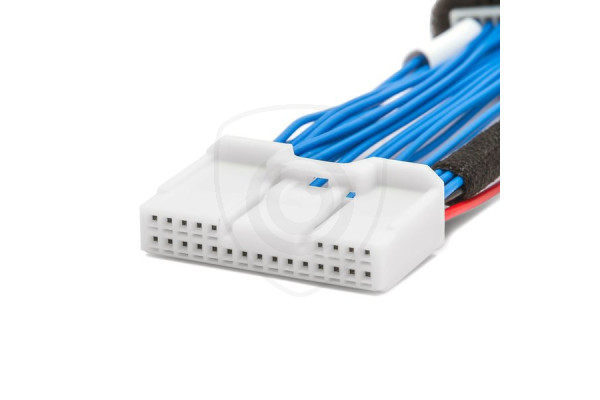

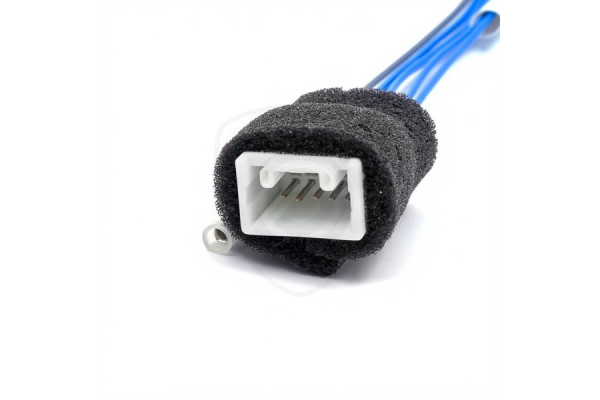

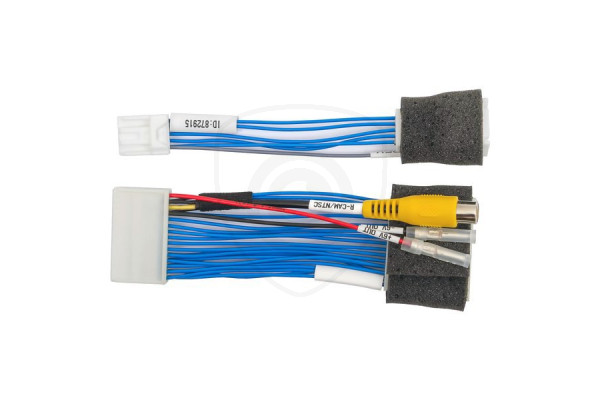

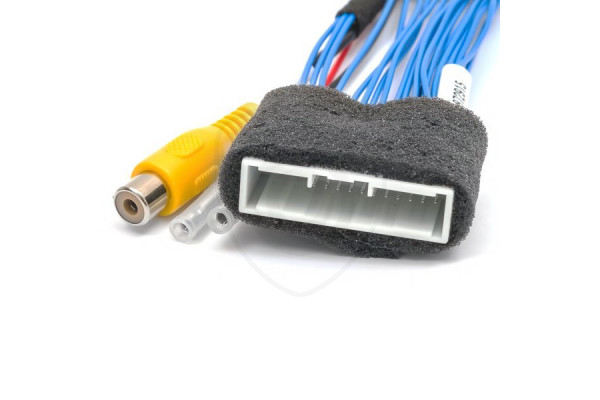

Redukce na propojení couvací kamery s originálním systémem Toyota typu MFD GEN5 a GEN6 s navigačním systémem. Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním displeji po zařazení zpátečky. Parkovací kamera se napojuje na 24 pinový konektor, jak je znázorněno ve schématu zapojení a díky tomu zůstanou zachovány všechny ovládací funkce v mediálním systému vozidla. Adaptér obsahuje i speciální adaptér navržený pro vozidla, která nemají aktivační kabel pro couvací kamery. Pomocí tohoto adaptéru se spustí kamera, i když ji původně mediální systém nepodporoval.
PŘED KOUPÍ:
Před koupí tohoto produktu se, prosím, ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).
Propojovací adaptér pro parkovací kameru sedí na tyto mediální systémy Toyota:
- Toyota EU, Asia - Aisin GEN5 DVD Navi
- Toyota US Denso GEN5 DVD Navi
- Toyota US Denso GEN6 DVD Navi
POZNÁMKA: Je možné připojit pouze kameru s video formátem NTSC. V případě, že nemáte NTSC formát, doporučujeme použít převodník. Po připojení kamery je třeba ve většině případů aktivovat kameru přes OBD, resp. autodiagnostiku, což může zajistit váš technik nebo prodejce vozidel.
Kompatibilita Toyota EU, Asia - Aisin GEN5 DVD Navi:
| Model | Modelový ročník | Systém | Model autorádia | |
|---|---|---|---|---|
| od | do | |||
| Auris | 2006 | 2011 | EU, Asia - Aisin GEN5 DVD Navi | B9005 / B9006 |
| Avensis | 2DIN* | |||
| Camry | 2010 | B9007 | ||
| Corola | 2011 | B9005 / 2DIN* | ||
| Corola Verso | 2DIN* | |||
| Hiace | 2010 | |||
| Hilux | ||||
| LC150 | ||||
| Previa | ||||
| RAV4 | B9004 / 2DIN* | |||
| Verso | 2009 | 2DIN* | ||
| Yaris | ||||
| Toyota 2DIN* | 2012 | B9008 / B9013 / B9014 | ||
POZNÁMKA s *: Toyota 2DIN jsou autorádia s jednotnými rozměry 200 × 100 mm. Model je uveden na panelu autorádia.

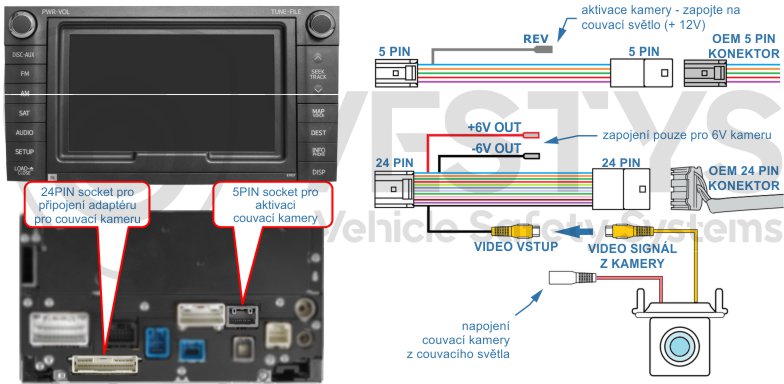

Schéma zapojení couvací kamery na originální monitor Toyota:
Schéma zapojení couvací kamery pro originál monitor Toyota je možné stáhnout a vytisknout v PDF.
BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby byl tento druh zařízení instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
