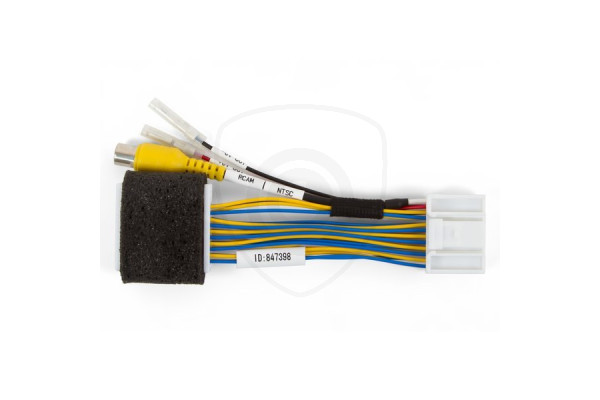

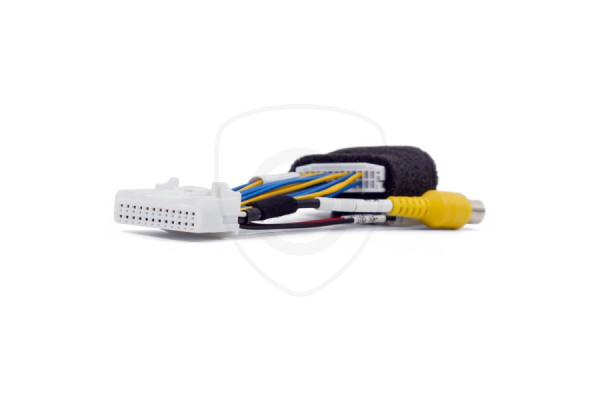

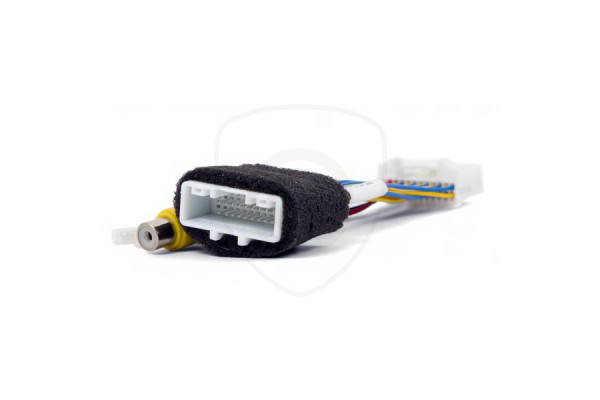

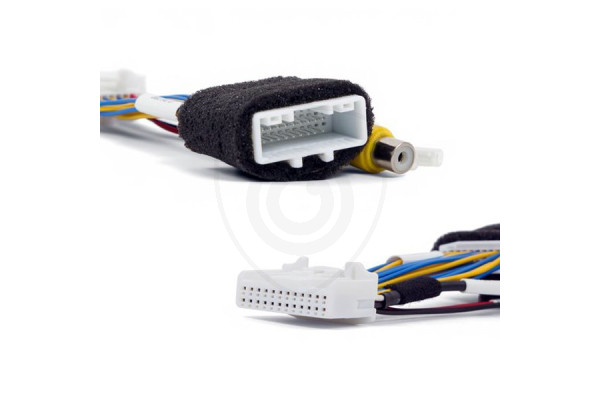

Adaptér pro připojení couvací kamery k monitoru Toyota Touch 2 / Entune / Link - 24-Pin

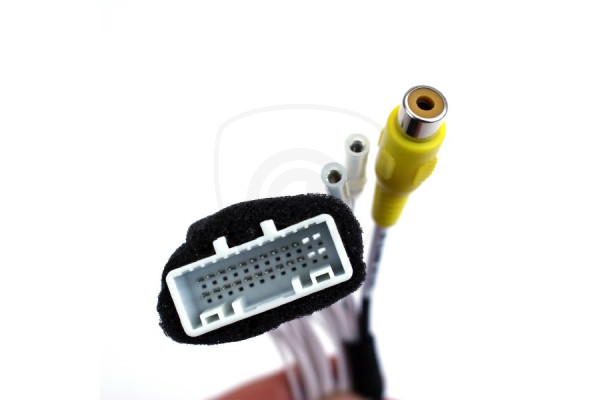

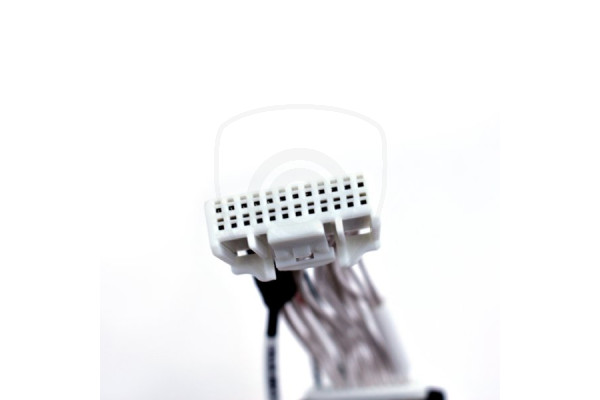

Redukce na propojení couvací kamery s originálním systémem Toyota Touch 2, Touch 2 Go, Touch 2 Go Plus, Entune 2.0 a Link. Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním displeji po zařazení zpátečky. Parkovací kamera se napojuje na 24 pinový konektor, jak je znázorněno ve schématu zapojení a díky tomu zůstanou zachovány všechny ovládací funkce v mediálním systému vozidla.

POZNÁMKA:
Pokud máte couvací kameru na 6V, tak ji můžete připojit i přímo na 6V výstup, který je vyveden z adaptéru. V případě, že je kamera na 12V, připojte ji klasicky na couvací světlo, ať už napřímo nebo pomocí relé.

PŘED KOUPÍ:
Před koupí tohoto produktu se prosím ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).

Kompatibilita:

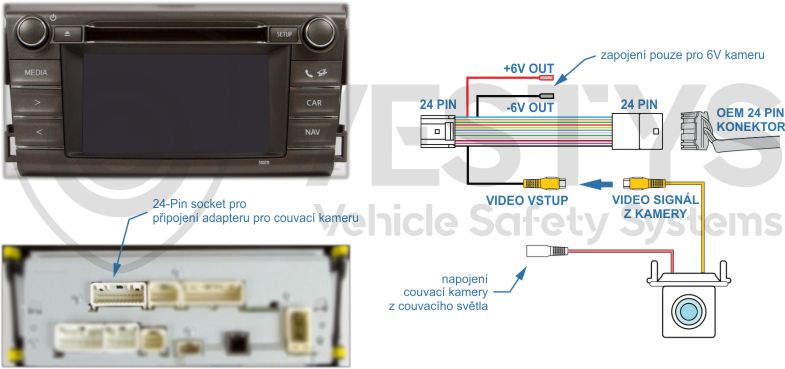

Schéma zapojení:

Jak zapojit couvací kameru s originálním monitorem Toyota Touch 2 / Entune / Link si můžete stáhnout a vytisknout PDF.

BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby byl tento druh zařízení instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
