- Stav:: Na skladě
- Kód výrobku: ADP-013

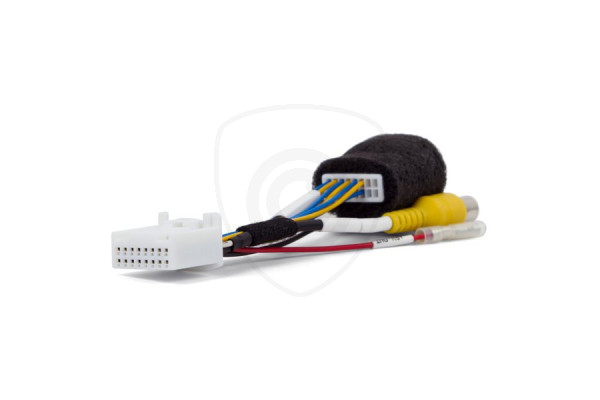

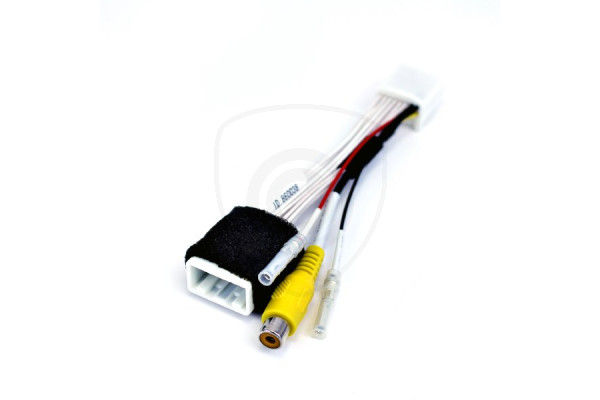

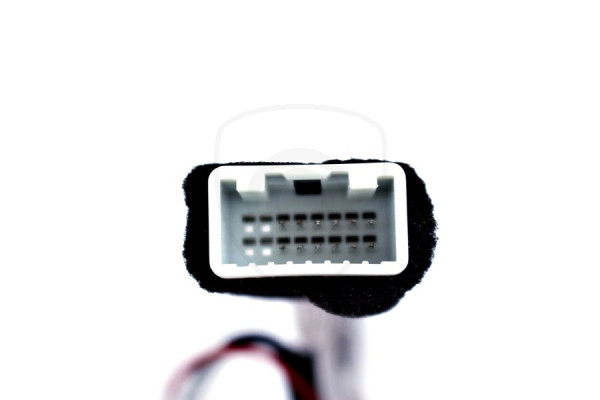

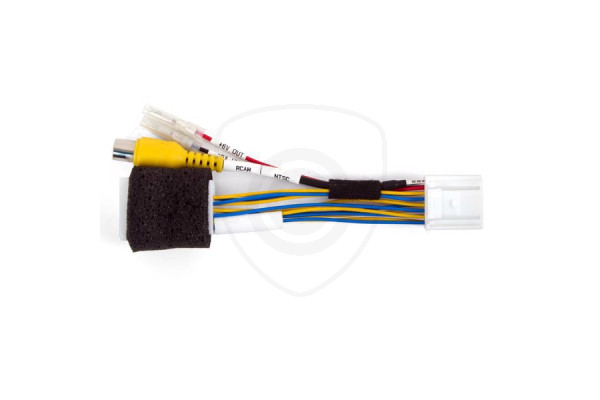

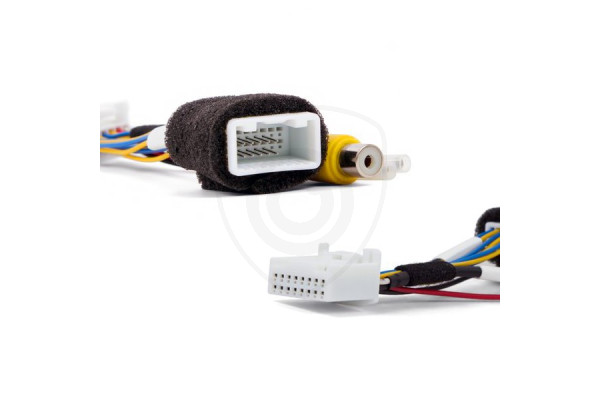

Redukce na propojení couvací kamery s originálním systémem pro vozidla Toyota (Touch, Touch Go, Touch Go Plus), Subaru (SD Navi) a Scion (Bespoke) . Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním displeji po zařazení zpátečky. Parkovací kamera se napojuje na 16 pinový konektor, jak je znázorněno ve schématu zapojení a díky tomu zůstanou zachovány všechny ovládací funkce v mediálním systému vozidla.
POZNÁMKA:
Pokud máte couvací kameru na 6V, tak ji můžete připojit i přímo na 6V výstup, který je vyveden z adaptéru. V případě, že je kamera na 12V, připojte ji klasicky na couvací světlo, ať už napřímo nebo pomocí relé.
PŘED KOUPÍ:
Před koupí tohoto produktu se, prosím, ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).
Propojovací adaptér pro parkovací kameru sedí na tyto mediální systémy vozidel Toyota, Subaru a Scion:
- Toyota Touch
- Toyota Touch GO
- Toyota Touch GO Plus
- Subaru SD Navi
- Scion Bespoke

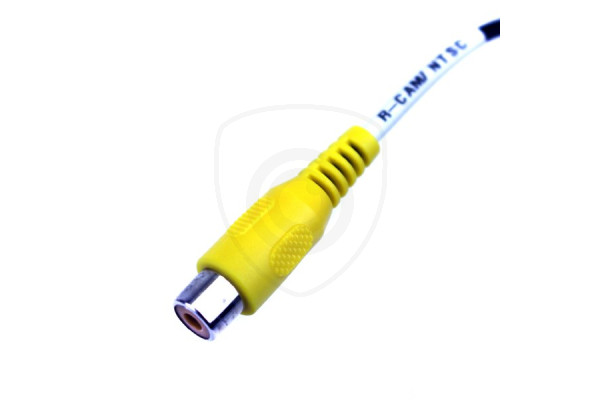

POZNÁMKA: Je možné připojit pouze kameru s video formátem NTSC. V případě, že nemáte NTSC formát, doporučujeme použít převodník.
Kompatibilita vozidel Toyota:
| Model | Modelový ročník | Systém | Další podmínky kompatibility | |
|---|---|---|---|---|
| od | do | |||
| Auris | 2010 | 2014 | Touch Touch&Go Touch&Go Plus | 16-Pin soket ze zadní části monitoru pro zapojení kabelu |
| Auris Hybrid | 2010 | 2014 | ||
| Avensis | 2011 | 2014 | ||
| Camry | 2011 | 2014 | ||
| Camry Hybrid | 2011 | 2014 | ||
| Corolla | 2011 | 2013 | ||
| Fortuner | 2011 | 2014 | ||
| GT86 | 2012 | 2015 | ||
| Highlander | 2012 | 2014 | ||
| Highlander Hybrid | 2012 | 2014 | ||
| Hilux | 2011 | 2014 | ||
| Matrix | 2011 | 2014 | ||
| Prius | 2011 | 2014 | ||
| Prius C | 2012 | 2014 | ||
| Prius MPV+ | 2012 | 2014 | ||
| Prius Plug-in Hybrid | 2012 | 2014 | ||
| RAV4 | 2010 | 2014 | ||
| Tacoma | 2012 | 2014 | ||
| Venza | 2013 | 2014 | ||
| Verso | 2009 | 2014 | ||
| Verso S | 2010 | 2014 | ||
| Yaris | 2011 | 2014 | ||
| Yaris Hybrid | 2012 | 2014 | ||
Kompatibilita vozidel Subaru:
| Model | Modelový ročník | Systém | Monitor | Další podmínky kompatibility | |
|---|---|---|---|---|---|
| od | do | ||||
| BRZ | 2013 | 2014 | SD Navi | FA601US FA632US FA732CS FE678US FE688US FE699US FF215KS FF605US FF615US FM201KS FM401LS FM412LS FM601US FM612US FM622US FM702US FM722US FP606US FV219KS FW602US | 16-Pin soket ze zadní části monitoru pro zapojení kabelu |
| FRS | 2013 | 2014 | |||
| Forester | 2012 | 2014 | |||
| Impreza | 2012 | 2014 | |||
| Impreza WRX | 2012 | 2014 | |||
| Trezia | 2012 | 2014 | |||
| XV | 2013 | 2014 | |||
| XV Crosstrek | 2013 | 2014 | |||
| WRX | 2014 | 2015 | |||
| WRX STI | 2014 | 2015 | |||

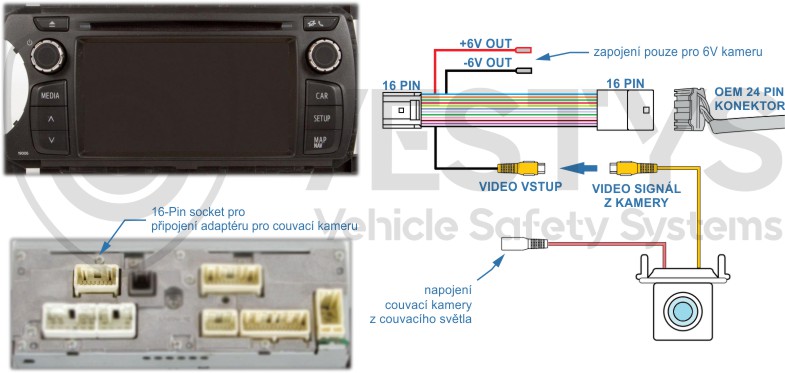

Schéma zapojení:
Schéma zapojení couvací kamery pro originál monitor Toyota a Subaru je možné stáhnout a vytisknout v PDF.
BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby byl tento druh zařízení instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
