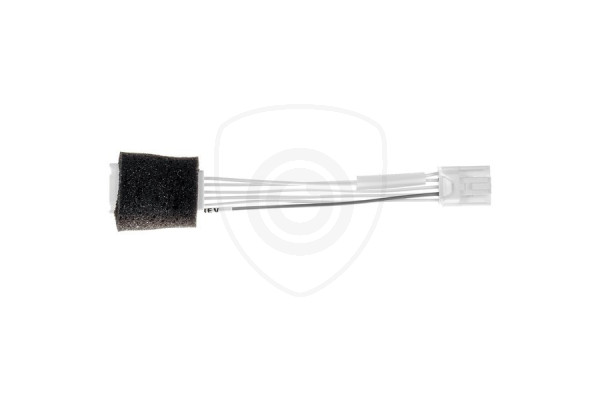

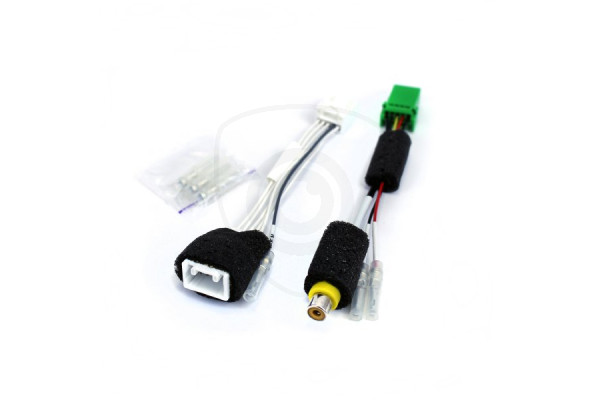

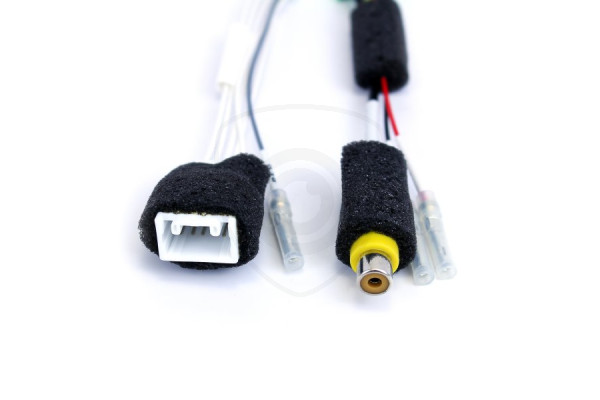

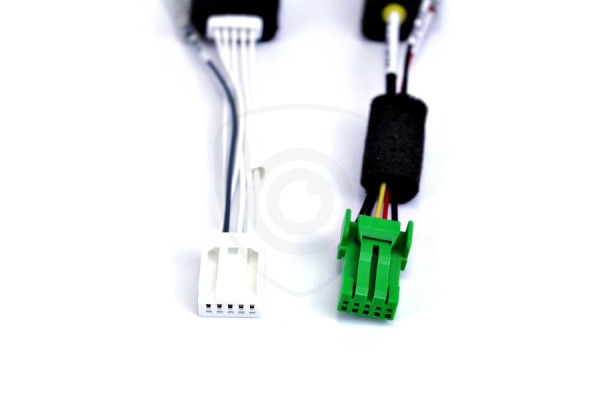

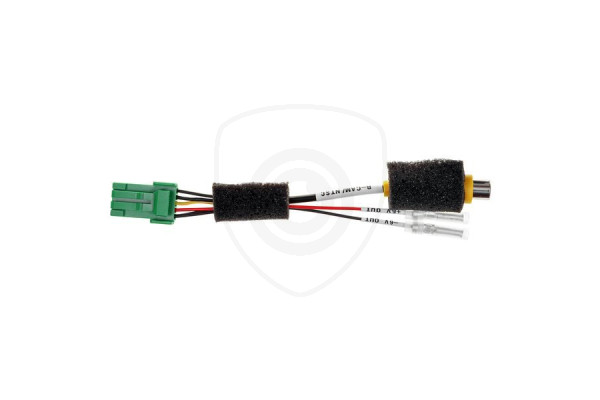

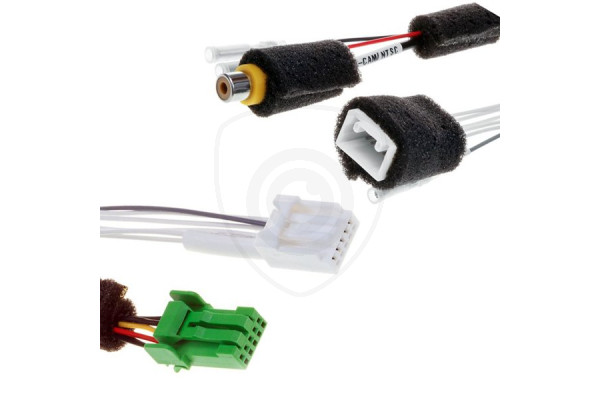

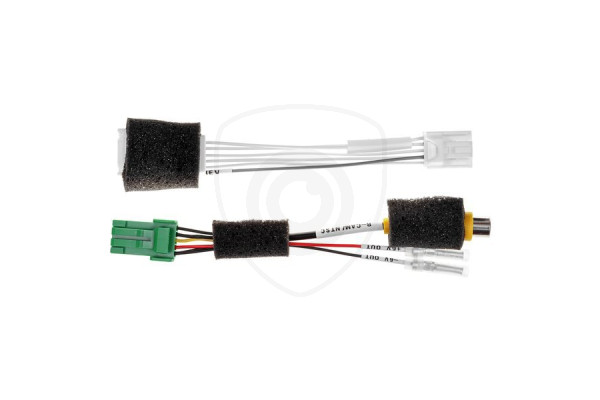

Adaptér pro propojení couvací kamery s monitorem Suzuki 2012 - 2021

Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Kabelový adaptér na propojení couvací kamery s monitorem Suzuki 2012 - 2021
Adaptér pro propojení couvací kamery s monitorem Suzuki 2012 - 2021
480 Kč
bez DPH: 397 Kč
  • Stav:: Na skladě
  • Kód výrobku: ADP-020

Redukce na propojení couvací kamery s originálním systémem Suzuki (2012 - 2021). Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním monitoru Garmin nebo Suzuki SLDA. Tento propojovací adaptér je totožný s analogový kabelem Clarion CCA644 (CCA-644-600). Obraz z parkovací kamery se zobrazí na originálním displeji po zařazení zpátečky. Couvací kamera se napojuje na 5 pinový konektor, jak je znázorněno ve schématu zapojení a díky tomu zůstanou zachovány všechny původní ovládací funkce v systému vozidla. V závislosti na modelu autorádia může být 5 pinový soket umístěn na jiném místě, než je na obrázku.

POZNÁMKA:
V některých případech může být nutné zapojit signál aktivace couvací kamery (REV) v elektroinstalaci hlavní jednotky. V tomto případě je k adaptéru přibalen i samostatný šedý kabel (REV) s instalací, jak je znázorněno ve schématu zapojení na + 12V z couvacího světla.

PŘED KOUPÍ:
Před koupí tohoto produktu se, prosím, ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).

Propojovací adaptér pro parkovací kameru sedí na tyto mediální systémy vozidel Suzuki 2012 - 2021:

  • Suzuki Garmin
  • Suzuki Bosch SLDA
  • 2DIN Clarion: NX503, NX504, NX603, NX604, NX605, FX503, FX504

POZNÁMKA: Je možné pripojiť iba kameru s video formátom NTSC. V prípade, že nemáte NTSC formát, odporúčame použiť prevodník.


Kompatibilita Suzuki Garmin:


ModelModelový ročníkSystémTrh predaja vozidiel
oddo
Jimny20132018Suzuki GarminVšetky trhy
Kizashi2016
Grand Vitara20122015
Vitara
Splash2016
SX4
SX4 S-Cross2013

Kompatibilita Suzuki SLDA:


ModelModelový ročníkSystémTrh predaja vozidiel
oddo
Baleno20162021Suzuki Bosch SLDAVšetky trhy
Ciaz
Ertiga2017
Hustler2016
Jimny20182021
Ignis20162021
Lapin
Solio
Solio Bandit
Spacia
Spacia Custom
SX4 S-Cross
Vitara2015
Grand Vitara
Grand Vitara2017

Kompatibilita 2DIN Clarion:


VýrobceModelTrh prodeje vozidel
ClarionNX503Systém pro všechny trhy
NX504
NX603
NX604
NX605
FX503
FX504

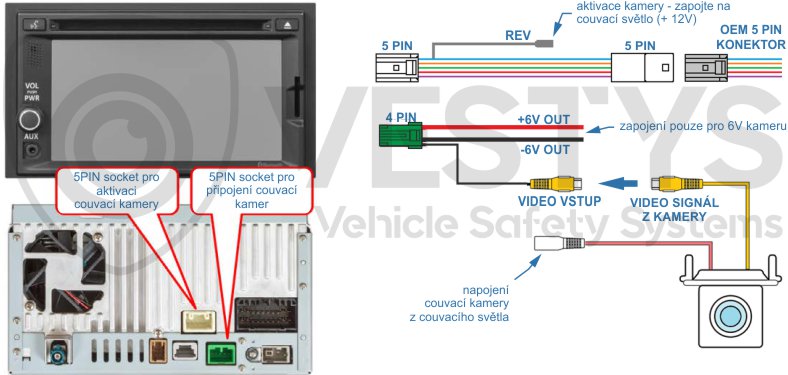

Schéma zapojení couvací kamery na originální monitor Suzuki:

schéma zapojení couvací kamery na originál monitor Suzuki

Schéma zapojení couvací kamery pro originál monitor Suzuki je možné stáhnout a vytisknout v PDF.


BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby byl tento druh zařízení instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
