- Stav:: Na skladě
- Kód výrobku: TC-001 + ADP-004
Couvací kamera VW pro autorádia RNS a RCD sedí na tyto modely vozů:
- VW Passat B6 (2006 - 2010)
- VW Passat B7 (2011 - 2014)
- VW Touareg (2010 - 2018)
- VW Tiguan (2007 - 2018)
- VW Jetta MK6 (2011 - 2014)
- VW Golf Plus (2004 - 2013)
- VW Golf 6 Variant (2009 - 2014)
- VW Touran I. (2010 - 2015)
- VW Sharan (2010 - súčasnosť)
- v prípade zhodných rozmerov aj iné modely
Před koupí si prosím změřte rozměry rukojeti kufru na vašem vozidle a porovnejte s vybraným modelem!!!
Volkswagen couvací kamera - pro autorádia RNS a RCD
Couvací kamera pro osobní vozidla Volkswagen je zabudována v rukojeti kufru. Její instalace je jednoduchá bez mechanického poškození karoserie vozidla. Couvací kamera v rukojeti je navržena tak, že jednoduše demontujete původní rukojeť kufru a nahradíte ji naší couvací kamerou. Součástí rukojeti je mechanismus s mikrospínačem pro otevírání kufru. Kameru v rukojeti nainstalujete a propojíte s monitorem podle detailního, ale jednoduchého návodu, který naleznete v balení. Po zařazení zpátečky se kamera spolu s monitorem automaticky ihned aktivují a vy pomocí nich můžete bezpečně zaparkovat. Díky přibalenému adaptéru s funkcí převodu signálu je kamera vhodná na všechny druhy originálních monitorů od VW s označením RNS510, RCD510, RNS315, RNS310.
Adaptér pro zapojení couvací kamery pro originální autorádia Volkswagen, Škoda a Seat převádí barevný kódovaný signál CVBs na RGBs tak, aby mu originální rádio porozumělo a zobrazilo obraz vysílající z parkovací kamery. Tento adaptér lze použít pro originální autorádia Volkswagen, Škoda a Seat s označením: RCD510, Škoda Bolero, RNS510, Škoda Columbus, RNS315, Škoda Amundsen, Seat Media System 2.1 a 2.2 (RNS315 jen se žlutým připojovacím portem ze zadní části rádia platí i pro Seat a Škoda). Adaptér je dodáván spolu s časovačem zpoždění videosignálu, kterým se vyhnete hlášce chybného kódu (nefunkčnosti kamery).
PŘED NÁKUPEM:
Před koupí tohoto produktu se prosím ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku pomocí přiloženého manuálu. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. Pokud máte pochybnosti o vhodnosti produktu, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud neumíte zjistit typ autorádia, připravte si fotografii z jeho přední a zadní části a pošlete nám ji emailem).
Volkswagen RNS510 / Škoda Columbus
Typickým znakem pro rozlišení tohoto mediálního systému jsou 4 ovládací tlačítka po stranách od obrazovky a navigační systém.
Volkswagen RCD510 / Škoda Bolero
Typickým znakem pro rozlišení tohoto mediálního systému je tlačítko MUTE na pravé straně nahoře a systém je bez navigace.
Volkswagen RNS315 / Škoda Amundsen Plus / SEAT Media System 2.1 a 2.2
Typickým znakem pro rozlišení tohoto mediálního systému je tlačítko NAV na pravé straně od displeje nahoře, navigační systém a 3 ovládací tlačítka po stranách od displeje. Ze zadní části rádia musí být žlutý připojovací port - NE ČERNÝ.
Hlavní funkce a parametry couvací kamery:
Kvalitní optika a senzor:
Couvací kamera disponuje nejmodernějším CMOS senzorem s rozlišením až 648x488p a tedy zachycuje i nejmenší detaily okolí na monitoru, čímž se zvyšuje bezpečnost při couvání. Vnější a vnitřní čočka couvací kamery je vyrobena ze skla, což zaručí přesné vykreslení obrazu a odolnost proti mechanickému poškození.
Noční režim:
Kombinací citlivého senzoru, kvalitní optiky a moderní technologie dokáže kamera vykreslovat obraz i ve velmi slabých světelných podmínkách (od 0,1 luxu).
Širokoúhlý záběr kamery:
Kamera zachycuje obraz téměř celé parkovací plochy v rozpětí až 170°.
Voděodolnost:
Parkovací kamera disponuje nejvyšším krytím IP68 (plná prachotěsnost a odolnost proti ponoření do vody).
Instalace bez vrtání:
Demontujte původní rukojeť otevírání kufru a její místo nahraďte couvací kamerou zabudovanou v rukojeti kufru. Couvací kamera v rukojeti kufru je navržena tak, aby přesně zapadla na původní místo rukojeti, aniž byste museli mechanicky zasahovat do karoserie vozidla.
Stíněné kabely:
Součástí balení couvací kamery jsou stíněné kabely. Jelikož se jedná o poměrně dlouhý kabelový přenos je podstatné, abyste použili naše stíněné kabely. Kabely vyššího standardu, které naleznete v našich kamerách, přenášejí kvalitní obraz do monitoru a eliminují okolní rušivé signály. Nízká kvalita kabelů zapříčiní nesprávný přenos videa (např. blikání, nepřenesení obrazu vůbec apod.), překabelování auta přece nikdo nechce dělat dvakrát.
Zapojení couvací kamery
Zapojení, postup a ilustrační schémata jak zapojit couvací kameru naleznete v návodu k použití přibaleném k couvací kameře.

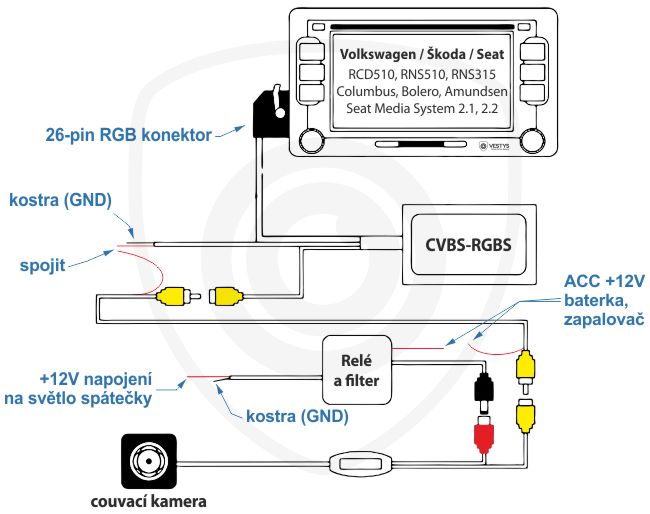

Schéma zapojení kamery s originálním monitorem VW pomocí adaptéru:
Obsah balení:
- 1x Couvací kamera pro Volkswagen na originální monitor RNS a RCD
- 1x Adaptér CVBS-RGBS pro Volkswagen, Škoda a Seat na zapojení couvací kamery
- 1x Video kabel (6m)
- 1x Napájecí kabel (1m)
- 1x Manuál v českém jazyku
Instalace couvací kamery v rukojeti kufru:
| Obrazový senzor | CMOS 1/3" PC4089 |
| Napájení | DC12V - LED osvětlení |
| Efektivní pixely | 648x488p |
| Elektronická uzávěrka | 1/50 - 1/10 000/s |
| Viditelnost při: | 0,1Lux |
| Pozorovací úhel | 170°x140° |
| TV systém | PAL / NTSC |
| Video výstup | RCA konektor - 1.0vp-p, 750hm |
| Voděodolnost IP | IP68 |
| Vyvážení bílé | automatické |
| AGC | automatické |
| BLC | automatické |
| Provozní teplota | pri -20°C --> 70°C (Maximum 95% vlhkost) |
| Vzdálenostní čáry | Ano - barevně odlišené statické vodící čáry / Pokud je v nabídce možností, tak i rozšíření o dynamické trajektorie |
| Objektiv | 1,8mm |
| Délka video kabelu | 6 metrů |
| Rozměry | naleznete v popisu produktu |
| Rozměry balení | 135x90x55mm |
