Relé zpoždění obrazu pro VW RCD330 / RCD360

Relé zpoždění signálu se používá k pozdržení videosignálu z parkovací kamery i po vyřazení zpátečky.

Toto relé může být použito k napájení couvací kamery v kterémkoliv automobilu na ulehčení parkování, avšak při některých autorádiích je nezbytné z důvodu, aby se neobjevila chybová hláška.

Princip fungování:

Princip zobrazování kamery v některých automobilech např. koncernu VW je ten, že couvací kameru i po vyřazení zpátečky zobrazuje ještě dalších 8 vteřin z bezpečnostních důvodů, nebo když parkujete na více pokusů, abyste neztratili přehled. Po standardní instalaci couvací kamery, která je napájena, resp. ovládaná přes zpátečkové světlo, se po zařazení zpátečky zobrazuje obraz z kamery, avšak po jejím vyřazení se obraz ihned ztratí, protože se vypne i světlo. A tu nasává problém při autorádiích RCD330 a RCD360, kdy toto zapojení autorádio zaznamená jako systémovou chybu. Když zapojíte před kameru toto zpožďovací relé tak po vyřazení zpátečky bude ještě napájet kameru dalších 10 sekund. To znamená, že obraz z kamery bude ještě 10 sekund zobrazovaný a vy můžete dále plynule a bezpečně parkovat, případně tím odstraníte i systémovou chybovou hlášku.

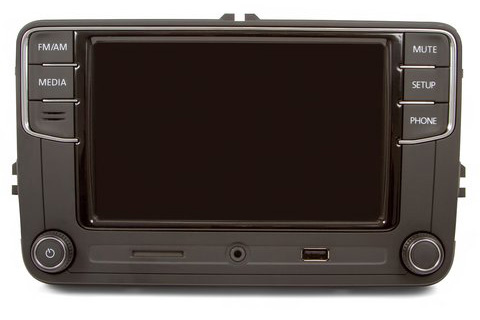

Relé pomáhá odstranit chybovou hlášku u systémů Volkswagen s označením RCD330 / RCD360 / RCD330G / RCD330 + / plus na platformě PQ35 / 46 bez optického parkovacího systému. Na propojení couvací kamery s originálním monitorem RCD330 / RCD360 je potřebný redukční adaptér se vstupem RCA.

Schéma zapojení relé pro couvací kameru:

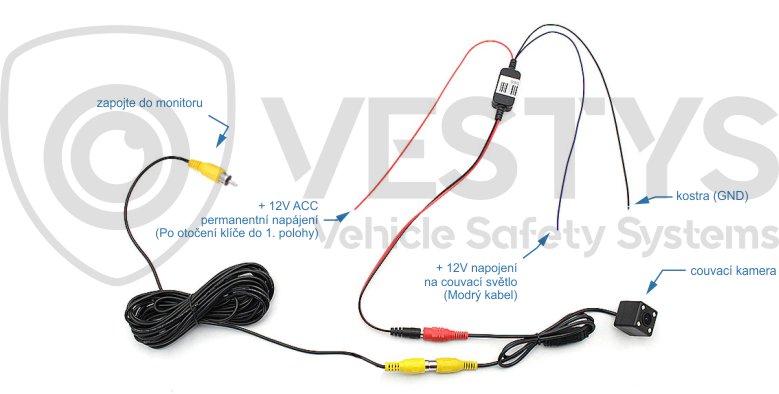

Jak zapojit couvací kameru s relé zpožďovačem signálu pro monitory s RCA video vstupem.

Jak zapojit couvací kameru s relé zpožďovačem signálu pro originál monitory Volkswagen RCD330.

Obsah balení:

BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby byl tento druh zařízení instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.

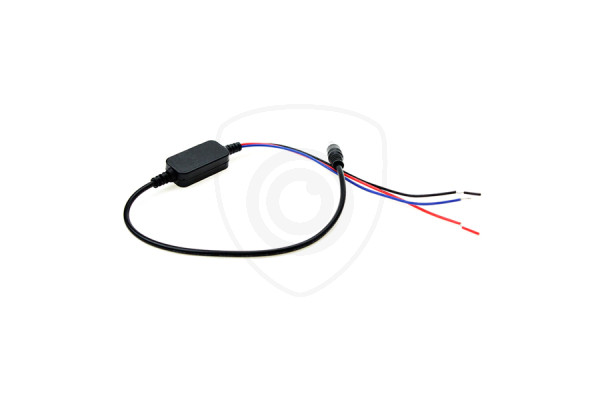

• 1x Relé - zpožďovač videosignálu
