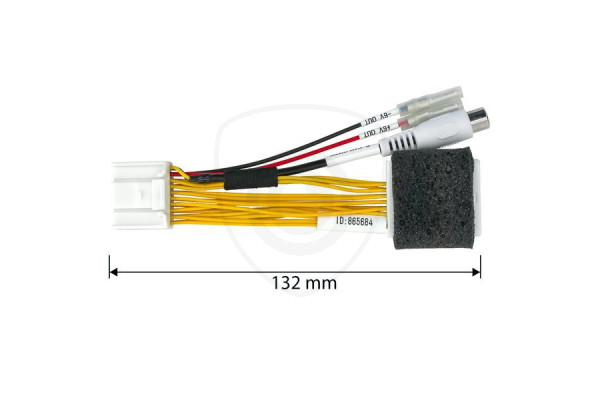

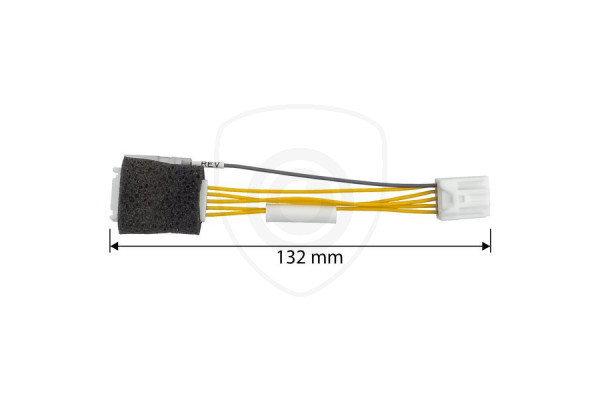

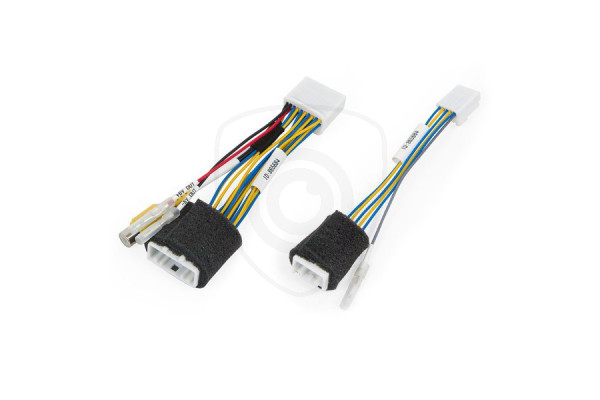

Adaptér pro připojení couvací kamery k monitoru Toyota GEN5 / GEN6
730 Kč
bez DPH: 603 Kč
  • Stav:: Na skladě
  • Kód výrobku: ADP-018

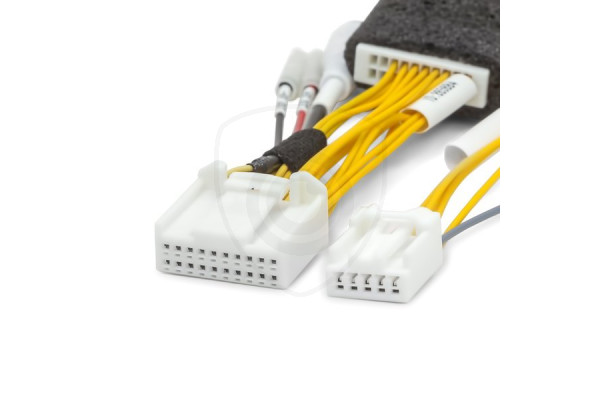

Redukce na propojení couvací kamery s originálním systémem Toyota GEN5 a GEN6. Pomocí tohoto adaptéru budete moci napojit couvací kameru bez poškození kabeláže ve vozidle. Obraz z couvací kamery se zobrazí automaticky na originálním displeji po zařazení zpátečky. Parkovací kamera se napojuje na 20 pinový konektor, jak je znázorněno ve schématu zapojení a díky tomu zůstanou zachovány všechny ovládací funkce v mediálním systému vozidla.

POZNÁMKA:
Pokud máte couvací kameru na 6V, tak ji můžete připojit i přímo na 6V výstup, který je vyveden z adaptéru. V případě, že je kamera na 12V, připojte ji klasicky na couvací světlo, ať už napřímo nebo pomocí relé.

PŘED KOUPÍ:
Před koupí tohoto produktu se, prosím, ujistěte, že vaše originální rádio bude kompatibilní s vybraným produktem. Po instalaci je třeba kameru zapnout (odemknout) přes OBD, resp. autodiagnostiku. Naprogramováním couvací kamery přes diagnostiku dáte rádiu informaci, že má nastavenou couvací kameru a může ji používat. V případě pokud si nejste jisti, kontaktujte naši technickou podporu a připravte si následující informace o vozidle: značka, model, rok výroby, typ autorádia (pokud nevíte zjistit typ autorádia, tak si připravte fotografii z jeho přední a zadní části a pošlete nám ji emailem).

Propojovací adaptér pro parkovací kameru sedí na tyto mediální systémy vozidel Toyota:

  • Toyota GEN5
  • Toyota GEN6

POZNÁMKA: Je možné připojit pouze kameru s video formátem NTSC. V případě, že nemáte NTSC formát, doporučujeme použít převodník. Po připojení kamery je třeba ve většině případů aktivovat kameru přes OBD, resp. autodiagnostiku, což může zajistit váš technik nebo prodejce vozidel - doporučujeme použít originální autodiagnostiku.


Kompatibilita vozidel Toyota GEN5:

ModelModelový ročníkSystémModel auto rádia
oddo
Auris20082014 GEN5
TNS510
Avensis20062009
Corolla20092010
Corolla Verso2009
Hiace
Hilux20062011
iQ2008
Land Cruiser C15020092013
Prius20092011
RAV42008
Urban Cruiser2009
Verso20092011
Verso S2006
Yaris2006

ModelModelový ročníkSystémModel auto rádia
oddo
Auris20062011 GEN5
B9030 (TNS700)
B9013 (TNS700)
Avensis2009

Kompatibilita vozidel Toyota GEN6:

ModelModelový ročníkSystémModel autorádia
odod
Avensis20092011EU GEN6B9012
CamryB9018
Hightlander2012B9028
PriusB9016 / B9019
RAV42013B9017
Verso2012B9020 / B9029

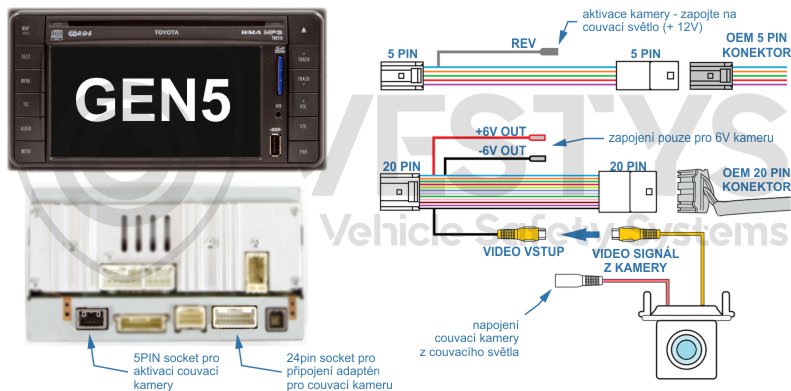

Schéma zapojení Toyota GEN5:

schéma zapojení couvací kamery na originál monitor Toyota GEN5

Schéma zapojení couvací kamery pro originál monitor Tyota GEN5 je možné stáhnout a vytisknout v PDF.

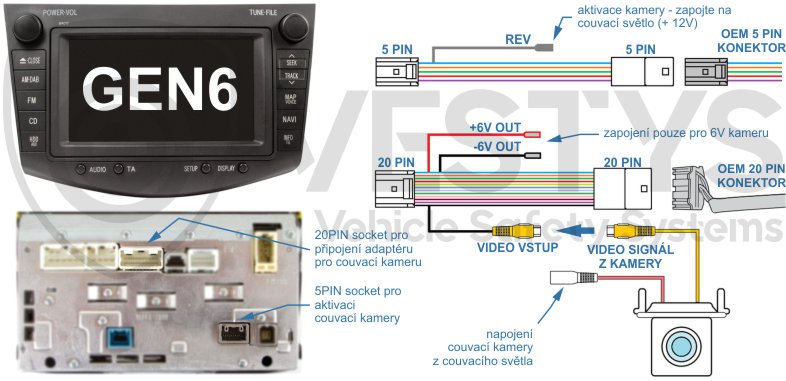

Schéma zapojení Toyota GEN6:

schéma zapojení couvací kamery na originál monitor Toyota GEN6

Schéma zapojení couvací kamery pro originál monitor Toyota GEN6 je možné stáhnout a vytisknout v PDF.


BEZPEČNOSTNÍ UPOZORNĚNÍ:
I přes jednoduché instalaci doporučujeme, aby byl tento druh zařízení instalován kvalifikovaným technikem. Předejdete tím možným škodám nebo újmě na zdraví. Před koupí se poraďte s naší technickou podporou nebo vašim technikem.
