- Stav:: Zboží naskladníme již brzy
- Kód výrobku: CC-022

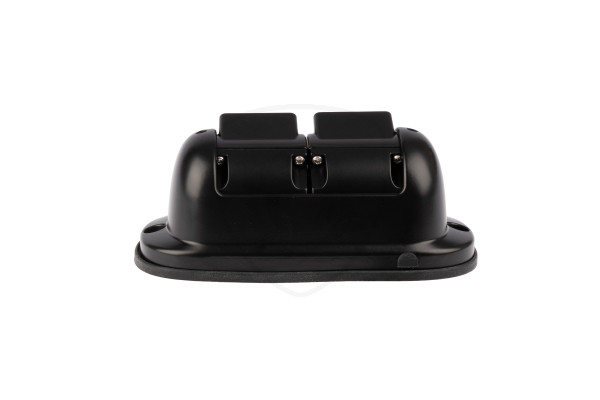

Duální AHD couvací kamera se dvěma nastavitelnými optikami
Duální couvací kamera VESTYS DUO PRO kombinuje dvě samostatné AHD kamery v jednom kompaktním a odolném těle. Každou optiku lze individuálně nastavit, takže jednou kamerou můžete sledovat prostor těsně za vozidlem a druhou vzdálenější část za autem, přívěsem nebo pracovním strojem.
Díky vysokému rozlišení AHD 1080p, širokému pozorovacímu úhlu 120° a vysokému stupni ochrany IP69K je kamera vhodná zejména pro dodávky, karavany, obytné vozy, nákladní vozidla, kamiony, autobusy, traktory, stavební a zemědělské stroje.
Dvě samostatné kamery v jednom těle

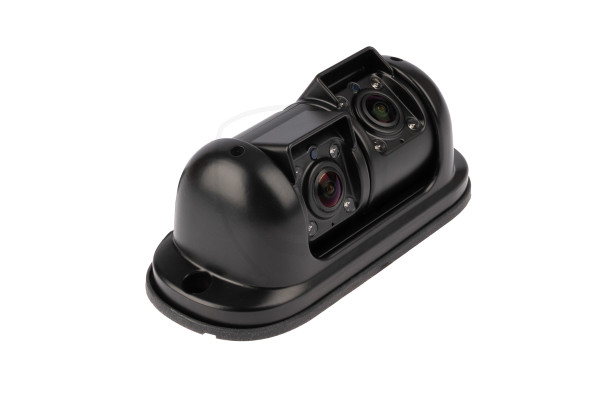

Největší výhodou kamery jsou dvě nezávisle nastavitelné optiky. Namísto montáže dvou samostatných kamer získáte dva rozdílné pohledy z jednoho montážního místa.
Jednu kameru lze například nasměrovat téměř kolmo dolů na nárazník, tažné zařízení nebo bezprostřední prostor za vozidlem, zatímco druhá může sledovat prostor dále za vozidlem. Rozdíl mezi nastavením jednotlivých optik může být přibližně 80°, takže systém nabízí velmi dobrou variabilitu při nastavování výsledného obrazu.
Ideální pro sledování blízkého i vzdáleného prostoru
Duální provedení je praktické zejména u větších vozidel, kde jeden pohled často nestačí. Kameru lze využít například pro současné sledování nárazníku a prostoru za vozidlem, případně pro kontrolu přívěsu, tažného zařízení nebo pracovního prostoru stroje.
Dvojice kamer může výrazně usnadnit couvání, parkování i přesné manévrování v omezeném prostoru.
AHD obraz až 1080p
Kamera podporuje obrazový formát AHD 1080p při 25 fps. Ve srovnání se standardními couvacími kamerami poskytuje technologie AHD jemnější a detailnější obraz, díky kterému jsou předměty a překážky za vozidlem lépe rozpoznatelné.
Upozornění: kamera používá AHD obrazový signál, proto musí být připojena k monitoru nebo zobrazovacímu zařízení s podporou AHD rozlišení.
Široký pozorovací úhel 120°
Každá z obou kamer poskytuje pozorovací úhel přibližně 120°. Široký záběr umožňuje sledovat nejen prostor přímo za vozidlem, ale také jeho okolí, což pomáhá při manévrování s rozměrnějšími vozidly nebo pracovními stroji.
Viditelnost i za zhoršených světelných podmínek
Obě optiky jsou vybaveny vlastním IR LED přisvícením. Kamera dosahuje světelné citlivosti přibližně 0,01 Lux při použití 4 IR LED diod, díky čemuž dokáže poskytovat použitelný obraz i při slabém okolním osvětlení.
Přisvícení je výhodné zejména při couvání v noci, ve skladech, halách, na pracovištích nebo na místech bez dostatečného pouličního osvětlení.
Odolné provedení IP69K
Kamera je určena také do náročných venkovních podmínek. Krytí IP69K zajišťuje vysokou odolnost proti prachu, vodě a intenzivně stříkající vodě. Kamera je proto vhodná také pro vozidla a stroje, které se pravidelně pohybují v dešti, blátě nebo prašném prostředí.
Pevné tělo kamery zároveň chrání optiku před běžnými mechanickými vlivy při provozu vozidla.
Kompaktní rozměry a pevná montáž

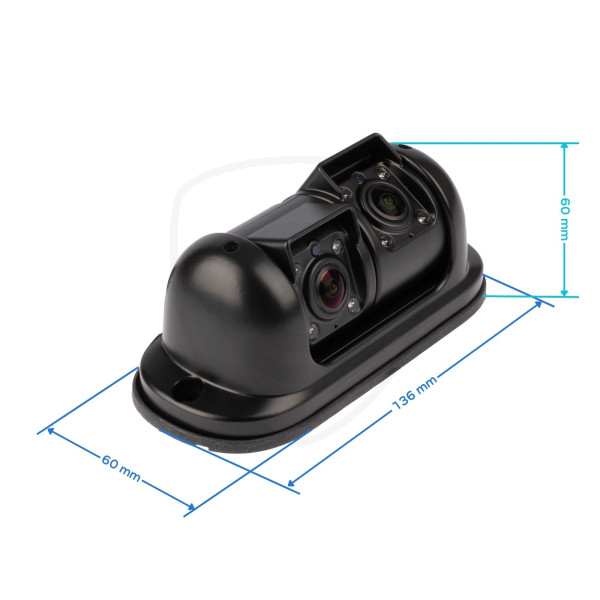

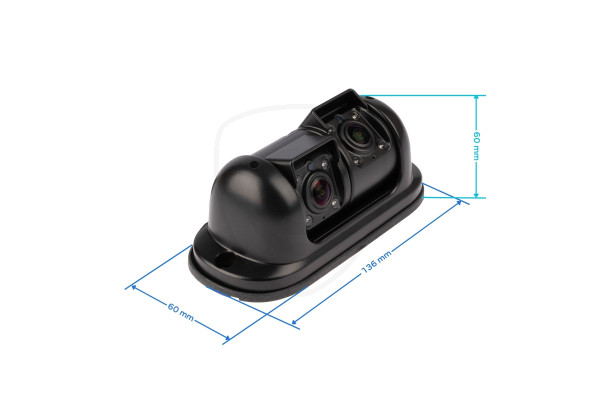

Celá dvojkamera má rozměry přibližně 136 × 60 × 69 mm. Montážní základna umožňuje pevné přišroubování na zadní část vozidla, střechu, nástavbu, přívěs nebo pracovní stroj.
Spodní část je tvarována jako společná montážní základna, takže navzdory dvěma samostatným optikám stačí na vozidle vytvořit pouze jedno montážní místo.
Samostatný obraz z obou kamer
Každá optika poskytuje samostatný videosignál. Kameru lze proto připojit například k monitoru se dvěma kamerovými vstupy nebo ke QUAD monitoru, který dokáže zobrazovat více kamer současně.
Díky tomu můžete mezi jednotlivými pohledy přepínat nebo je při použití vhodného monitoru zobrazovat současně. Toto řešení je praktické zejména tehdy, pokud chcete mít neustále pod kontrolou blízký i vzdálenější prostor za vozidlem.
Bezpečné připojení kamery

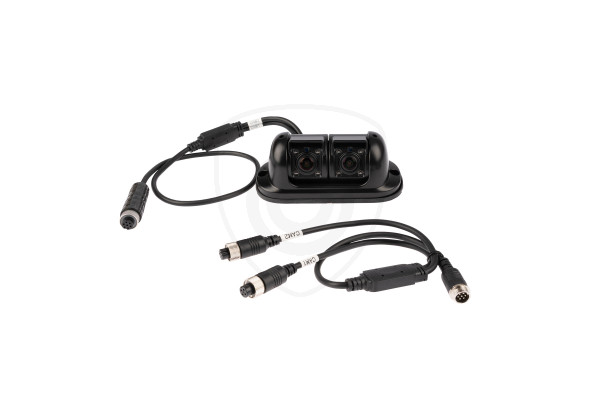

Kamera využívá 4-PIN konektory, které umožňují přenos videosignálu i napájení prostřednictvím jednoho kamerového vedení. Součástí zapojení je rozbočovací kabel pro samostatné připojení obou kamerových výstupů.
Pro správnou funkci doporučujeme používat kvalitní stíněné prodlužovací kabely a monitor kompatibilní s AHD kamerami. V případě, že budete chtít propojit kameru s monitorem, který má jiný vstup než 4-PIN, doporučujeme použít vhodný redukční kabel z naší nabídky.
Napájení kamery – 12 V z monitoru
Kamera je určena pro napájení DC 12 V a při běžném zapojení je napájena přímo z kompatibilního monitoru přes 4-PIN kamerový kabel. Není proto nutné vést ke kameře samostatné napájení.
Pokud je však použit monitor nebo kamerový systém, který neposkytuje na kamerovém výstupu 12 V, případně je kamera zapojena ve vozidle s jiným napětím, například 24 V, je nutné použít vhodný DC-DC měnič / adaptér na 12 V.
Kameru nepřipojujte přímo k vyššímu napětí než 12 V. Před montáží doporučujeme ověřit výstupní napětí monitoru nebo napájecí větve, ke které bude kamera připojena.
4-PIN připojení
Vhodná pro užitková i pracovní vozidla
Duální kamera je vhodná především pro dodávky, karavany, obytná vozidla, nákladní vozidla, kamiony, autobusy, traktory, kombajny, stavební stroje, nakladače, bagry, vysokozdvižné vozíky, přívěsy a návěsy.
Využití najde všude tam, kde je potřeba sledovat z jednoho místa dvě různé oblasti a klasická kamera s jedním pevným úhlem pohledu neposkytuje dostatečný přehled.
Funkce a parametry kamery:
Rozlišení kamery:
Kamera je v nabídce ve variantě analogového vysokého rozlišení (AHD) 1080p. Kameru s AHD rozlišením připojíte pouze k monitoru s vysokým rozlišením, resp. s podporou AHD kamer.
Kvalitní optika a širokoúhlý záběr:
Vnější a vnitřní čočka kamery je vyrobena ze skla, což zajišťuje přesné vykreslení obrazu a odolnost proti mechanickému poškození. Kamery zachycují obraz téměř celé parkovací plochy v rozsahu až 120°.
Voděodolnost:
Kamera má vysokou voděodolnost ve standardu IP69 (plná prachotěsnost a odolnost proti dešti a stříkající, resp. tlakové vodě).
Odolné provedení:
Pro konstrukci kamery jsou použity moderní materiály, díky kterým má dlouhou životnost. Kamera je odolná také díky tvrzenému sklu, kvalitnímu těsnění nebo nerezovým šroubům, které mají antikorozní vlastnosti.
Stíněné kabely:
Ke kameře nabízíme na výběr různé délky stíněných kabelů. Jelikož se jedná o poměrně dlouhý kabelový přenos, je důležité používat stíněné kabely. Kabely vyššího standardu přenášejí kvalitní obraz do monitoru a eliminují okolní rušivé signály. Nízká kvalita kabelů může způsobit nekvalitní přenos videa, například blikání, výpadky obrazu nebo úplnou ztrátu obrazu.
Zapojení kamery
Zapojení, postup a ilustrační schémata, jak zapojit kameru, najdete v návodu k použití přibaleném ke kameře.
Obrázek znázorňuje návrh možného rozmístění kamer na vozidle:
- monitor
- boční kamera nebo kamera pro sledování mrtvého úhlu
- zadní kamera
- pracovní světlo s kamerou
Technické parametry
Počet kamer: 2 samostatné optiky
Videosystém: AHD / NTSC
Rozlišení: 1080p
Snímková frekvence: 25 fps
Pozorovací úhel: 120° pro každou kameru
Světelná citlivost: 0,01 Lux při IR LED přisvícení
LED přisvícení: 4 IR LED pro každou optiku
Rozsah vzájemného nastavení optik: přibližně 80°
Napájení: DC 12 V ±1 V, standardně z monitoru přes 4-PIN připojení
Stupeň ochrany: IP69K
Připojení: 4-PIN
Rozměry: přibližně 136 × 60 × 69 mm
Barva: černá

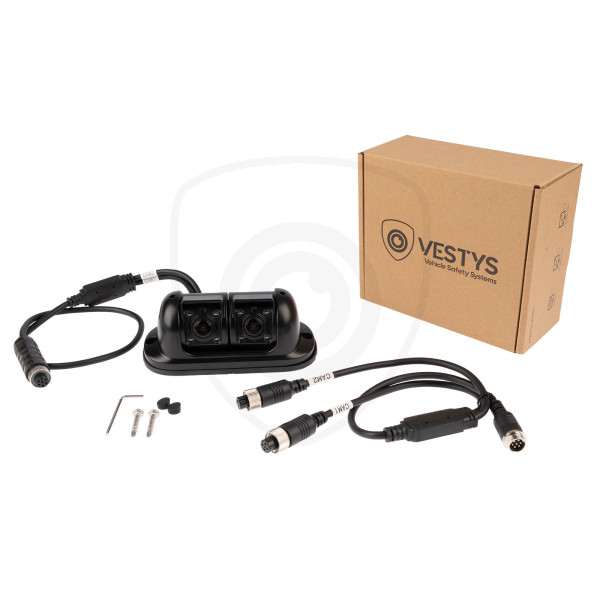

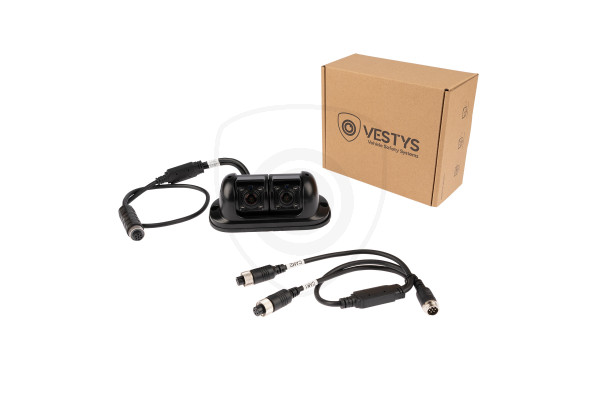

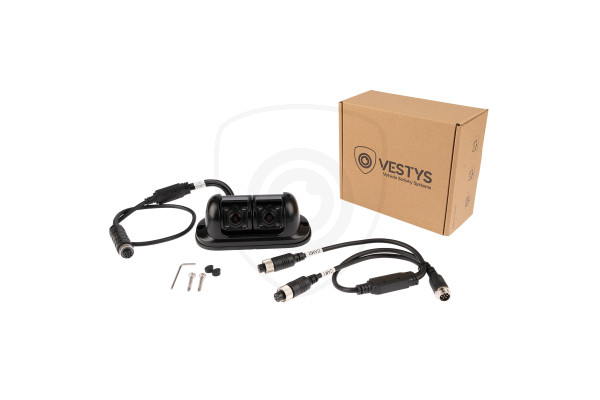

Obsah balení kamery
- 1x kamera VESTYS dual AHD
- 1x rozbočovací/propojovací kabel pro obě kamery
- 2x upevňovací šroub
- 2x záslepka
- 1x imbusový klíč pro nastavení a aretaci polohy optik
- 1x návod v českém jazyce
Důležité před koupí
Před objednáním doporučujeme ověřit, zda váš monitor podporuje AHD rozlišení. Pro využití obou optik musí mít monitor minimálně dva kamerové vstupy nebo podporovat připojení více kamer. Pokud není kamera napájena přímo z monitoru přes 4-PIN (12 V), případně je zapojena ve vozidle s jiným napětím, například 24 V, je nutné použít vhodný DC-DC měnič / adaptér na 12 V.
