Dva pohledy z jedné kompaktní kamery

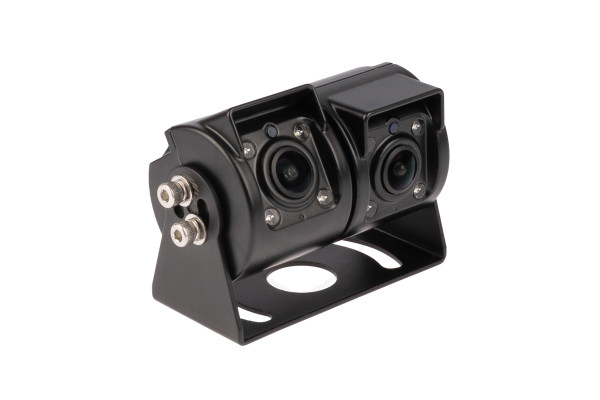

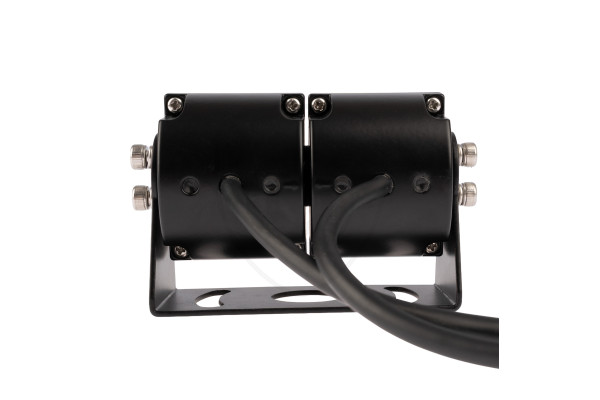

Kompaktní AHD dvojkamera VESTYS DUO Mini je praktické řešení pro vozidla, u kterých potřebujete sledovat dvě různé oblasti za vozidlem. V jednom malém těle jsou umístěny dvě samostatné kamery, přičemž každou z nich můžete nasměrovat nezávisle na druhé.
Díky tomu nemusíte na vozidlo montovat dvě samostatné couvací kamery. Jedna kompaktní jednotka poskytne dva samostatné pohledy a zabere pouze jedno montážní místo.
Jedna optika na tažné zařízení, druhá na přívěs
Největší výhodou dvojkamery je možnost nastavit každou optiku jiným směrem. Jednu kameru můžete nasměrovat více dolů a sledovat pomocí ní tažné zařízení nebo prostor bezprostředně za vozidlem. Druhá kamera může být nastavena více dozadu a poskytovat přehled například o přívěsu, vozíku nebo prostoru za vozidlem.
Takové řešení je praktické zejména u karavanů, dodávek, nákladních vozidel a automobilů, které pravidelně používají přívěs. Při manévrování nemusíte volit mezi detailním pohledem těsně za vozidlem a širším pohledem do dálky – k dispozici můžete mít oba.
Každou kameru nastavíte samostatně

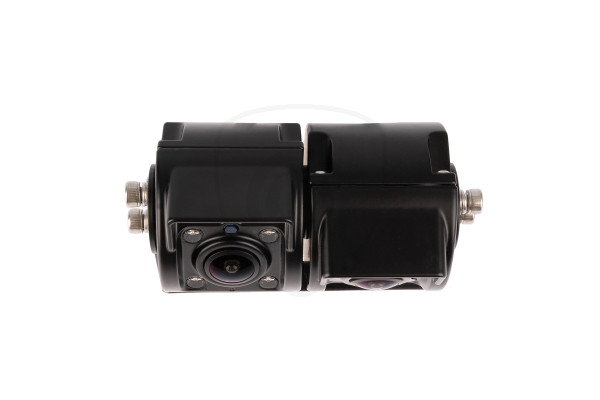

Obě kamerové části jsou uloženy ve společném držáku, ale jejich polohu lze nastavovat nezávisle. Rozdíl směrování mezi jednotlivými optikami může být přibližně 80°.

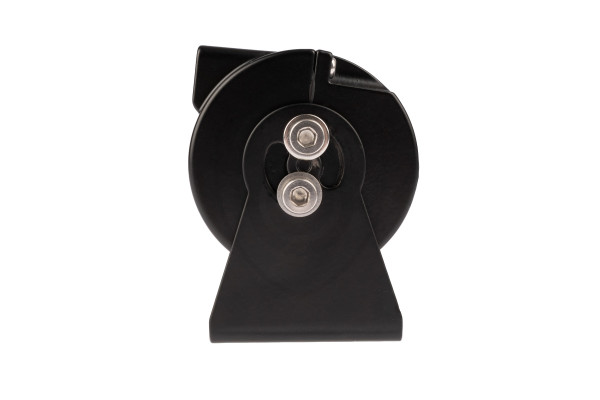

Po nastavení požadované polohy se jednotlivé kamerové části zajistí bočními šrouby. Kameru si tak můžete přizpůsobit konkrétní výšce montáže, konstrukci vozidla i oblasti, kterou potřebujete sledovat.
Kompaktní rozměry šetří místo

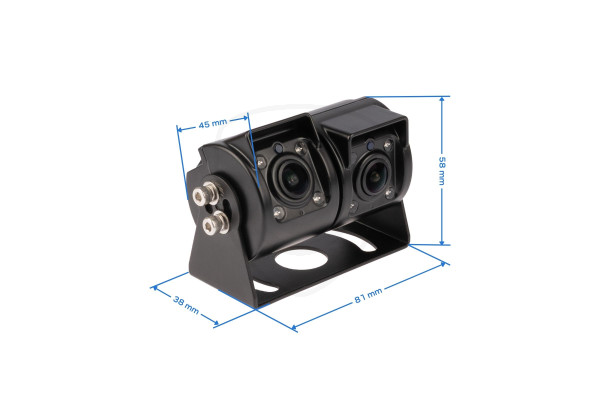

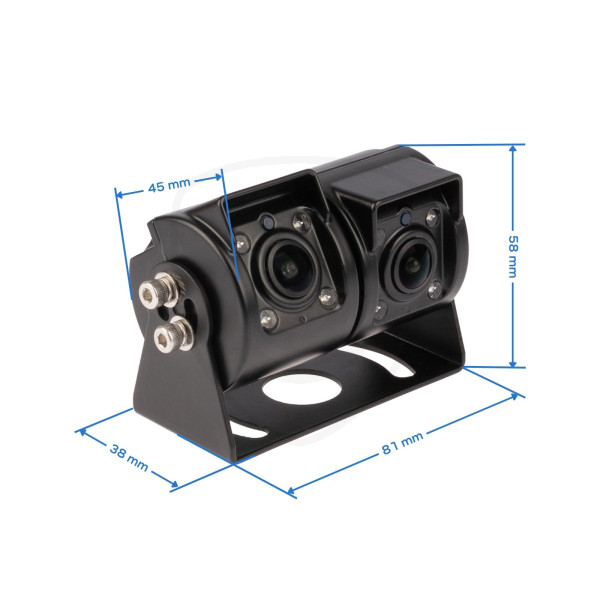

Dvě samostatné kamery jsou integrovány do velmi kompaktního celku. Celková šířka sestavy je přibližně 81 mm a výška přibližně 58 mm. Hloubka montážní základny je přibližně 38 mm, přičemž samotná kamerová část dosahuje přibližně 45 mm.
Malé rozměry jsou výhodou zejména na místech, kde není dostatek prostoru pro montáž dvou klasických kamer vedle sebe. Místo dvojité montáže, dvou samostatných držáků a většího prostoru získáte dvě kamery v jedné kompaktní sestavě.
AHD obraz pro přesnější manévrování
Obě kamery využívají AHD obrazový signál, který poskytuje kvalitní a detailní obraz vhodný pro přesné couvání a manévrování. Kamera pracuje ve videosystému NTSC se snímkovou frekvencí 25 fps.
Pro správné zobrazení obrazu je nutné použít monitor kompatibilní s AHD kamerami. Pokud chcete využívat obě optiky samostatně, monitor musí disponovat minimálně dvěma vhodnými kamerovými vstupy nebo podporovat připojení více kamer.
Záběr každé optiky až 140°
Každá kamera poskytuje pozorovací úhel přibližně 140°. V kombinaci s nezávislým mechanickým nastavením tak můžete vytvořit dva rozdílné pohledy podle toho, co potřebujete mít během jízdy nebo couvání pod kontrolou.
Jedna optika může poskytovat detailnější pohled na blízký prostor, zatímco druhá pokryje větší oblast dále za vozidlem.
IR přisvícení při slabém osvětlení

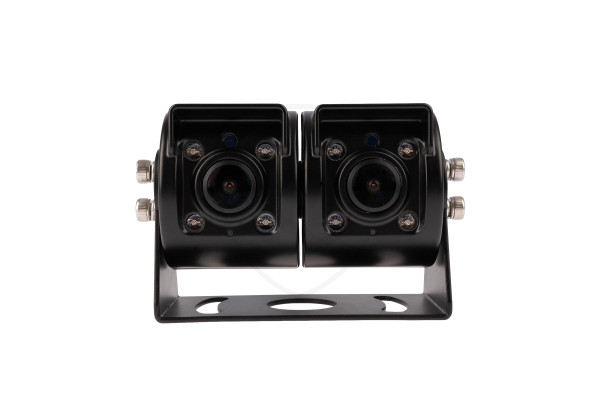

Každá kamerová optika je vybavena 4 IR LED diodami pro přisvícení. Světelná citlivost kamery je přibližně 0,01 Lux, což pomáhá zachovat použitelný obraz i při zhoršených světelných podmínkách.
Přisvícení se automaticky zapíná při snížených světelných podmínkách.
Dva samostatné 4-PIN výstupy
Přestože jsou obě kamery umístěny v jednom těle, každá poskytuje samostatný obrazový signál. Pomocí přiloženého propojovacího kabelu získáte dva samostatné 4-PIN kamerové konektory.
Každou optiku tak můžete připojit do vlastního kamerového vstupu monitoru. U monitoru podporujícího zobrazení více kamer je možné sledovat oba pohledy současně, případně mezi nimi přepínat podle možností konkrétního monitoru.
Pro správnou funkci doporučujeme používat kvalitní stíněné prodlužovací kabely a monitor kompatibilní s AHD kamerami. V případě, že budete chtít propojit kameru s monitorem, který má jiný vstup než 4-pin, doporučujeme použít vhodný redukční kabel z naší nabídky.
Napájení kamery – 12 V z monitoru
Kamera je určena pro napájení DC 12 V a při běžném zapojení je napájena přímo z kompatibilního monitoru přes 4-PIN kamerový kabel. Není proto nutné vést ke kameře samostatné napájení.
Pokud je však použit monitor nebo kamerový systém, který neposkytuje na kamerovém výstupu 12 V, případně je kamera zapojována do vozidla s jiným napětím, například 24 V, je nutné použít vhodný DC-DC měnič / adaptér na 12 V.
Kameru nepřipojujte přímo na vyšší napětí než 12 V. Před montáží doporučujeme ověřit výstupní napětí monitoru nebo napájecí větve, ke které bude kamera připojena.
Pro karavany, dodávky i vozidla s přívěsem
Kompaktní dvojkamera je vhodná všude tam, kde jeden pohled za vozidlo nestačí. Využití najde zejména na karavanech, obytných vozidlech, dodávkách, nákladních automobilech, pracovních vozidlech, strojích a vozidlech s přívěsem nebo vozíkem.
Praktická je také na vozidlech, kde chcete mít během jízdy pod kontrolou připojený přívěs a zároveň potřebujete při couvání vidět prostor bezprostředně u zadní části vozidla.
Funkce a parametry kamery:
Rozlišení kamery:
Kamera je v nabídce ve variantě analogového vysokého rozlišení (AHD) 1080p. Kameru s AHD rozlišením připojíte pouze k monitoru s vysokým rozlišením, resp. s podporou AHD kamer.
Kvalitní optika a širokoúhlý záběr:
Vnější a vnitřní čočka kamery je vyrobena ze skla, což zaručí přesné vykreslení obrazu a odolnost proti mechanickému poškození. Kamery zachycují obraz téměř celé parkovací plochy v rozsahu až 140°.
Voděodolnost:
Kamera má vysokou voděodolnost ve standardu IP69K (plná prachotěsnost a odolnost proti dešti a stříkající (i tlakové) vodě).
Odolné provedení:
Pro konstrukci kamery jsou použity moderní materiály, díky kterým má dlouhou životnost. Kamera je odolná také díky tvrzenému sklu, kvalitnímu těsnění či nerezovým šroubům, které mají antikorozní vlastnosti.
Stíněné kabely:
Ke kameře nabízíme na výběr různé délky stíněných kabelů. Jelikož jde o poměrně dlouhý kabelový přenos, je důležité, abyste použili stíněné kabely. Kabely vyššího standardu přenášejí kvalitní obraz do monitoru a eliminují okolní rušivé signály. Nízká kvalita kabelů může způsobit nekvalitní přenos videa (např. blikání, úplný výpadek obrazu apod.).
Zapojení kamery
Zapojení, postup a ilustrační schémata, jak zapojit kameru, najdete v návodu k použití přiloženém ke kameře.
Obrázek znázorňuje návrh možného rozmístění kamer na vozidle:
- monitor
- boční kamera nebo kamera pro sledování mrtvého úhlu
- zadní kamera
- pracovní světlo s kamerou
Technické parametry
Typ: kompaktní AHD dvojkamera
Počet kamer: 2
Nastavení: každá optika samostatně
Rozdíl směrování optik: přibližně 80°
Obrazový systém: AHD / NTSC
Snímková frekvence: 25 fps
Pozorovací úhel: přibližně 120° pro každou kameru
Světelná citlivost: 0,01 Lux
Přisvícení: 4 IR LED u každé optiky
Napájení: DC 12 V ±1 V
Připojení: 2× 4-PIN kamerový výstup
Šířka: přibližně 81 mm
Výška: přibližně 58 mm
Hloubka montážní základny: přibližně 38 mm
Hloubka kamerové části: přibližně 45 mm
Barva: černá

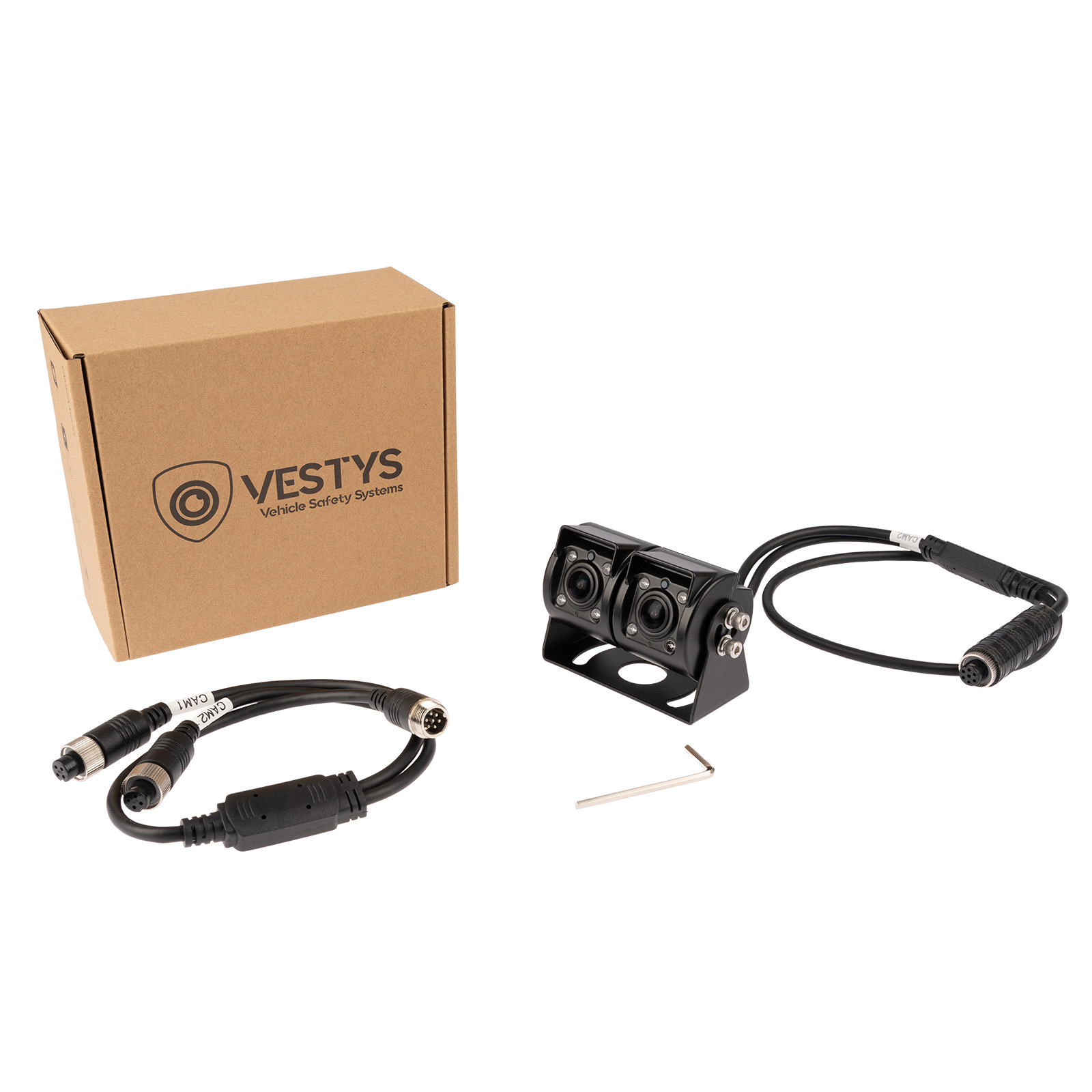

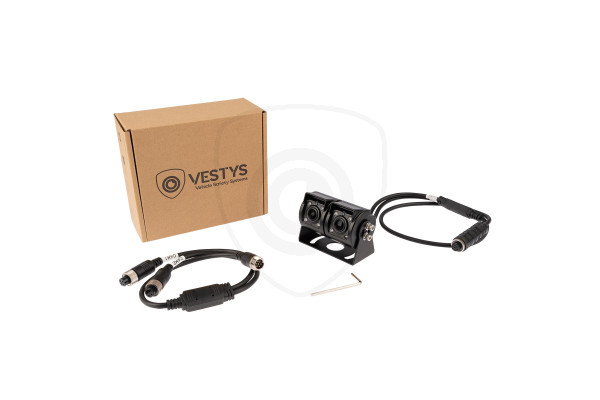

Obsah balení kamery
- 1x kompaktní AHD dvojkamera VESTYS
- 1x propojovací kabel se dvěma 4-PIN výstupy
- 1x imbusový klíč pro nastavení a aretaci polohy kamer
- 1x návod v českém jazyce
Důležité informace před objednáním
Kamera používá AHD obrazový signál, proto je nutné použít monitor s podporou AHD kamer. Pro samostatné využití obou pohledů musí monitor disponovat minimálně dvěma kompatibilními kamerovými vstupy nebo podporovat připojení více kamer.
Kamera zároveň vyžaduje napájení 12 V. U kompatibilního 4-PIN monitoru je napájení standardně vedeno přímo kamerovým kabelem. V 24V systému nebo u monitoru s jiným výstupním napětím je nutné zajistit vhodnou úpravu napájení na 12 V.
