- Stav:: Na skladě
- Kód výrobku: BC-002
Dostupné možnosti
- Verze Single - jedna hlavní kamera s nočním IR viděním.
- Verze Dual - kamera má kromě hlavní kamery, která je opatřena nočním IR viděním i pomocnou kameru, kterou lze nastavovat v úhlu až 90°. Kameru Dual doporučujeme napojit k monitorům s možností rozdělení obrazovky, abyste mohli vidět obraz z obou kamer současně.
V případě rádií a monitorů s jedním video vstupem pro kameru doporučujeme zvolit verzi Single.
- Standardní rozlišení SD - Kameru v SD rozlišení 648x488p můžete připojit ke všem monitorům z naší nabídky se Standardním i s Vysokým rozlišením, případně k dokupovaným androidovým rádiím, či jiným displejům s podporou připojení couvací kamery.
- Vysoké rozlišení AHD - Kamery s vysokým AHD rozlišením 1280x720p disponují vynikajícími obrazovými vlastnostmi díky nejmodernějšímu senzoru, no je možné napojit je pouze k monitorům s Vysokým rozlišením, resp. k monitorům s podporou AHD kamer, které naleznete i v naší nabídce. Některé moderní androidové jednotky a rádia již mají podporu AHD kamer.
Pozor: Monitory bez podpory AHD kamer nedokážou přečíst AHD signál, proto se prosím před koupí ujistěte, že máte takový monitor, případně se můžete poradit s naší technickou podporou: [email protected], případně na tel.č. +421 948 298 228.
Couvací kamera sedí na:
- Ford Transit 4. generace (2014 - současnost)

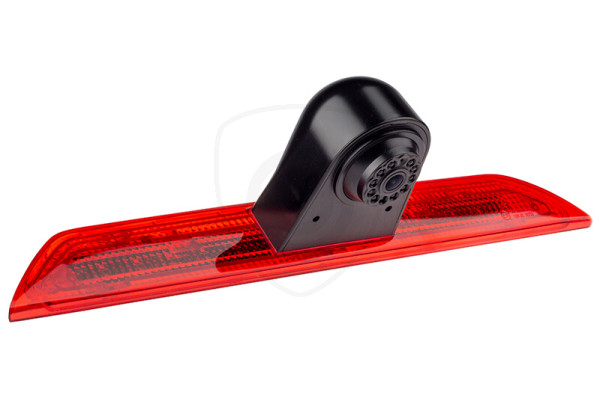

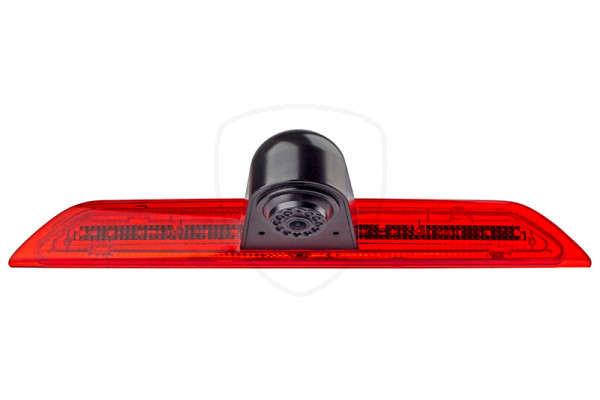

Parkovací kamera ve třetím brzdovém světle pro Ford Transit
Couvací kamera v brzdovém světle pro Ford Transit se umisťuje na místo původního třetího brzdového světla amůže být vybavena jednou nebo dvěma optiky. Kamera DUAL má kromě hlavní kamery s nočním IR osvětlením a pozorvacím úhlem 170 ° i přídavnou kameru s pozorovacím úhlem 130 °. Přídavná kamera je ideální pro sledování přívěsu a delší dráhy za vozidlem při couvání.
Kameru nabízíme ve standardním SD (488p) nebo ve vysokém AHD (720p) rozlišení. Chcete-li si vychutnat jemnější obraz se spoustou detailů, doporučujeme zvolit AHD kameru. Díky detailnějšímu vykreslení vidíte okolní objekty zřetelněji a snáze tak předejdete nežádoucí kolizi.
Kamera má originální konektor pro napojení brzdového světla ve kterém jsou zabudovány LED diody. Pro bezpečnější couvání za tmy je výhodou noční režim. Kamera má pohled dolů a po instalaci si ji můžete mírně natočit podle potřeby. Stíněný kabel zaručí vysoce kvalitní přenos obrazu. Instalace kamery je nenáročná, ale v případě nesrovnalostí nás neváhejte kontaktovat. Vhodné monitory ke kameře naleznete v naší nabídce.
Homologace ECE R7:
Schválení brzdového sklíčka pro používání na komunikacích v celé EU.
Homologace ECE R10:
Schválení elektromagnetické kompatibility. Certifikát dokazuje, že výrobek nebude rušit žádná další elektrozařízení ve vozidle.
Hlavní funkce a parametry couvací kamery
Rozlišení kamery:
Kamera je v nabídce ve dvou verzích rozlišení. Standardní (SD) 488p nebo analogové vysoké rozlišení (AHD) 720p. SD kameru bez problémů připojíte k monitoru se standardním rozlišením, avšak AHD kameru připojíte pouze k monitoru s vysokým rozlišením, resp. s podporou AHD kamer.
Pozn.: Většina moderních androidových rádií podporuje zobrazování AHD kamer. Pokud si nejste jisti, zvolte raději kameru s SD rozlišením, případně kontaktujte naši technickou podporu.
Kvalitní optika a širokoúhlý záběr:
Vnější a vnitřní čočka couvací kamery je vyrobena ze skla, což zaručí přesné vykreslení obrazu a odolnost proti mechanickému poškození. Kamera zachycuje obraz téměř celé parkovací plochy v rozpětí až 170°.
Voděodolnost:
Parkovací kamera disponuje nejvyšším krytím vodotěsnosti IP68.
IR svícení a stmívací senzor:
Stmívací (sumrakový) senzor při slabší viditelnosti automaticky aktivuje svícení infračervených LED diod. Kamera disponuje 8 IR (infračervenými) LED diodami, jejichž svícení není vidět pouhým okem. Senzor zabudovaný v kameře zaznamenává toto světelné spektrum a vy tak můžete bezpečně couvat i za největší tmy.
Instalace bez vrtání:
Kamera přesně zapadne na místo původního třetího brzdového světla a plnohodnotně jej nahradí. Při instalaci nemusíte mechanicky zasahovat do karoserie vozidla.
Stíněné kabely:
Nízká kvalita kabelů může zapříčinit nesprávný přenos videa (např. blikání, čáry na monitoru apod.). Součástí balení této couvací kamery jsou kvalitní stíněné kabely, které jsou určeny pro dlouhý přenos signálu. Tyto kabely vyššího standardu eliminují okolní rušivé vlivy a zajišťují kvalitní obraz.
Zapojení couvací kamery
Zapojení, postup a ilustrační schémata jak zapojit couvací kameru naleznete v návodu k použití přibaleném k couvací kameře.
Couvací kamera Single s jednou optikou a zapojením na RCA monitor
Couvací kamera Dual se dvěma optiky a zapojením na 4-PIN konektor monitoru

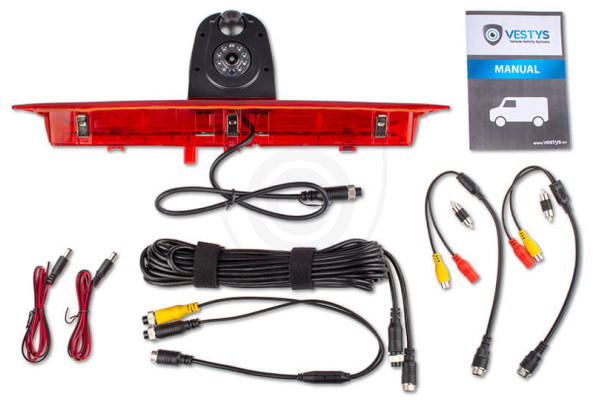

Obsah balení:
- 1x Couvací kamera pro Ford Transit Single, alebo DUAL
- 1x Video kabel 10m
- 1x Redukce na RCA (DUAL 2x + 1x rozdvojovací redukce)
- 1x Napájecí kabel (DUAL 2x)
- 1x Spojka RCA samec - samec (DUAL 2x)
- 1x Těsnění pod kameru
- 1x Manuál v českém jazyce
Obrazový senzor | SD - CMOS 1/3" PC1030 / AHD CMOS 1/3" PC8536 |
Napájení | DC12V - LED osvětlení |
Efektivní pixely | SD - 656x492p nebo AHD - 1280×720p (1 milion pixelů) |
Elektronická uzávěrka | 1/50 - 1/10 000/s |
Viditelnost při: | 0,1 Lux bezLED / 0 Lux s IR LED |
Pozorovací úhel | 170°x140° |
TV systém | NTSC (PAL) |
Video výstup | 4-PIN / RCA konektor - 1.0vp-p, 750hm |
Voděodolnost IP | IP67 - IP68 |
Vyvážení bílé | automatické |
AGC | automatické |
BLC | automatické |
Provozní teplota | při -20°C --> 70°C (Maximum 95% vlhkost) |
Vzdálenostní čáry | Ano |
Objektiv | 1,8mm |
Délka video kabelu | 10 metrů (4-PIN) |
Infračervené osvětlení | Ano / Ne (podle typu) |
Mikrofon | Ne (Ano, na požádání) |
